5.3.2.1. 数字输入
5.3.2.1. 数字输入
下面的图表所示为数字输入用连接器CNIN的PIN结构。32点的输入PIN为可以按用途来使用8个输入信号的电源。

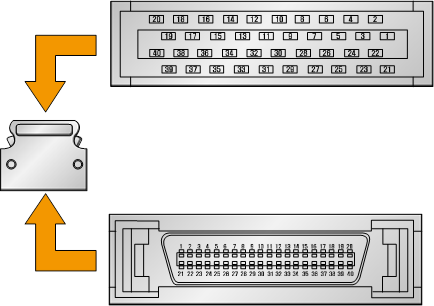

图5.11 通用IO板(BD582)的CNIN连接器(3M MDR 10240-52A2JL)
图5.12 通用IO板(BD582)的CNIN连接器插头侧3M MDR 10140-3000VE (HOOD: 1030-55F0-008)
表 5‑5 通用IO板(BD582)的数字输入连接器CNIN的PIN结构
PIN号码 | 信号名 | 功能说明(扩展板/基本板) |
1 | DI01 | 通用输入1 |
2 | DI02 | 通用输入2 |
3 | DI03 | 通用输入3 |
4 | DI04 | 通用输入4 |
5 | DI05 | 通用输入5 |
6 | DI06 | 通用输入6 |
7 | DI07 | 通用输入7 |
8 | DI08 | 通用输入8 |
9 | COMIN0 | 外部电源输入(用户电源): +24V (DI01~DI08用) |
10 | ||
11 | DI09 | 通用输入9 |
12 | DI10 | 通用输入10 |
13 | DI11 | 通用输入11 |
14 | DI12 | 通用输入12 |
15 | DI13 | 通用输入13 |
16 | DI14 | 通用输入14 |
17 | DI15 | 通用输入15 |
18 | DI16 | 通用输入16 |
19 | COMIN1 | 外部电源输入(用户电源): +24 V ( DI09~DI16用) |
20 | ||
21 | DI17 | 通用输入17 |
22 | DI18 | 通用输入18 |
23 | DI19 | 通用输入19 |
24 | DI20 | 通用输入20 |
25 | DI21 | 通用输入21 |
26 | DI22 | 通用输入22 |
27 | DI23 | 通用输入23(外部机动用信号) |
28 | DI24 | 通用输入24 |
29 | COMIN2 | 外部电源输入(用户电源): +24V (DI17~DI24用) |
30 | ||
31 | DI25 | 通用输入25 |
32 | DI26 | 通用输入26 |
33 | DI27 | 通用输入27 |
34 | DI28 | 通用输入28 |
35 | DI29 | 通用输入29 |
36 | DI30 | 通用输入30 |
37 | DI31 | 通用输入31 |
38 | DI32 | 通用输入32 |
39 | COMIN3 | 外部电源输入(用户电源): +24V (DI25~DI32用) |
40 |
各端口的输入配置如下。
l 输入端口元件: AC输入型光耦合器
l 输入阻抗=3 ㏀
l (+)共模输入电压=24 VDC
l (-)共模输入电压=0 VDC

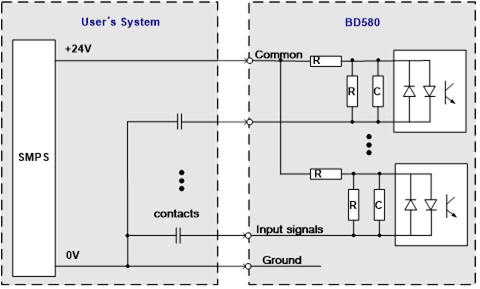

用户把输入信号的连接为如下图所示的方式。首先连接用户用电源+24V或Ground在通用IO板(BD582)后、按用途连接各信号在输入PIN。电源是8个输入端口为单位结构、可本别使用。
下面的图表表示为数字输出用接线端子(TBO1~4)的PIN结构。各接线端子可以连接8个输出信号、用途可分别使用电源。
图 5.13 通用IO板(BD582)的输入信号结线方式
