5.4.3. 表示及设置装置

5.4.3. 表示及设置装置



为了表示CC-LINKLine的通信状态、使用各种LED。其LED表示内容为板上表示如下。并且为了设置CC-LINK板的局号和通信速度、要使用DIP开关、其标记在板上表示为如下。





图 5.24 CC-LINK板(BD570)的通信状态表示用LED及内容









图5.25 CC-LINK板(BD570V20)的通讯状态显示用LED及内容

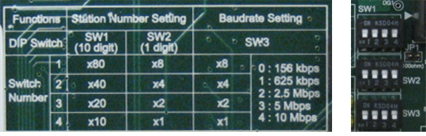

图5.26 设置CC-LINK板(BD570)的局号及通信速度



表5-10 CC-LINK板(BD570V20)的CC-LINK站点及通讯速度设置方法

开关名称	用途	形态	设置方法	出厂时设置
SW1	站点(10单位)		设置站点 = (SWZ1设置值 x 10) + SWZ2设置值	“0”
SW2	站点(1单位)			“1”
SW3	通讯速度		0 : 125 kbps 1 : 625 kbps 2 : 2.5 Mbps 3 : 5.0 Mbps 4 : 10  Mbps	“4”





图5.27 CC-LINK板(BD570)的占有局數设置方式



表5-11 CC-LINK板(BD570V20)的CC-LINK 站点设置方法

开关名称	形态	开关编号	站点设置方法				出厂时 设置
			1	2	3	4
SENYU		2 (SENYU1)	OFF	OFF	ON	ON	ON
		1 (SENYU0)	OFF	ON	OFF	ON	ON
