5.8.2.2. 数字输出
5.8.2.2. 数字输出
如下图表所示为数字输出用接线端子(TBO1~8)的PIN结构。各接线端子可以连接8个输出信号在同样的Common电源上、也可以使用为其他输入用接线端子的Common电源与其他电源。
图5.51 在扩展通用IO板(BD583)的数字输入输出用接线端子的PIN结构
表 5‑31 扩展通用IO板(BD583)的数字输出接线端子(TBOn*)PIN结构
PIN号码 | 信号名 | 信号说明 |
9 | COMn* | COMMON电源(DC24V或DC24V Ground) |
8 | DOn*1 | 用户通用输出信号n端口的第1输出 |
7 | DOn*2 | 用户通用输出信号n端口的第2输出 |
6 | DOn*3 | 用户通用输出信号n端口的第3输出 |
5 | DOn*4 | 用户通用输出信号n端口的第4输出 |
4 | DOn*5 | 用户通用输出信号n端口的第5输出 |
3 | DOn*6 | 用户通用输出信号n端口的第6输出 |
2 | DOn*7 | 用户通用输出信号n端口的第7输出 |
1 | DOn*8 | 用户通用输出信号n端口的第8输出 |
Note *) 接线端子的号码n = 1~8 (如、 TBO1、 TBO2、 TBO3、 TBO4)
各输出信号的电配置如下.
l 输出元件: 固态继电器 (TBO1~4)、 继电(TBO5~8)
l 额定输出
固态继电器125mA(连续负载电流)/24V DC
继电: 3A/DC 24V、 AC250V
l Common电源: 24VDC或24VDC Ground
用户把输入信号的连接为如下图所示的方式。首先连接共模信号(COMMON)在扩展通用IO板(BD583)后、按用途连接各信号在输入PIN。电源是8个输入端口为单位结构、可分别使用。

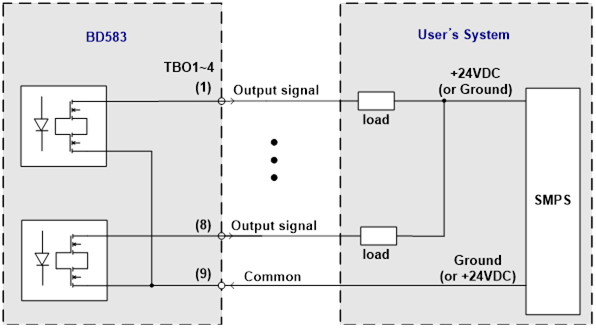

(a) 固态继电器型输出型

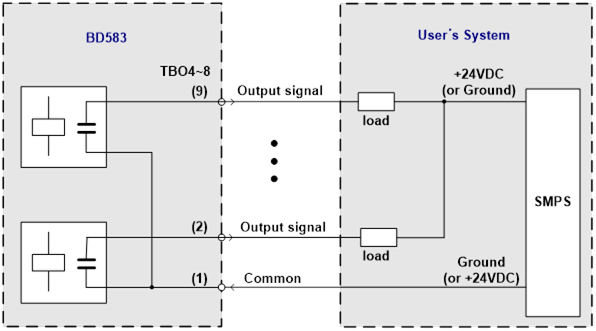

(b) 继电输出型
图 5.52 扩展通用IO板(BD583)的输出信号结线方式
