5.9.1. 概要

5.9.1. 概要



模拟/电弧IF板是与外部装置的连接时、提供需要的模拟输入输出和数字输入输出。板的基本配置如下.



l 数字输入8点



l 数字输出8点(供应松下型)



l 模拟输入8点(12位分辨率)



l 模拟输出8点(12位分辨率)



l 模拟球杆阻截功能

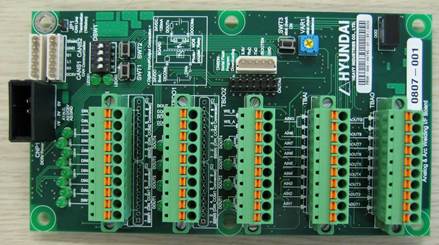

图 5.56 模拟/电弧IF板(BD584)



板的规格为86mm(L) x 156mm(H)、内部的各种功能为如下图。

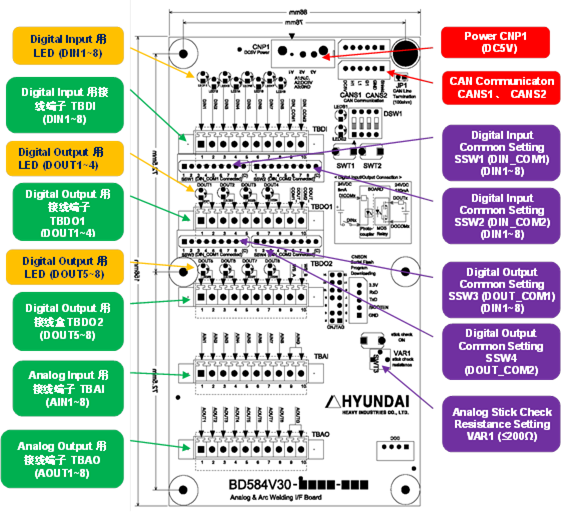

图 5.57 模拟/电弧IF板(BD584)的分配
