2.1. 设备网(DeviceNet)的基本配置
2.1. 设备网(DeviceNet)的基本配置
表2‑1 设备网(DeviceNet)的基本配置
传输率 | The cable can have : | |||
Trunk长度 | Max drop长度 | 最大node数 | Cumulative drop length | |
125k bit/s | 500 m (1,640 ft) | 6m (20 ft) | 64个 | 156 m (512 ft) |
250k bit/s | 250 m (820 ft) | 78 m (256 ft) | ||
500k bit/s | 100 m (328 ft) | 39 m (128 ft) | ||
终端电阻 | 121W、1% metal film、1/4 Watt | |||
V+、V- 之间电位差 | 24 Volt | |||

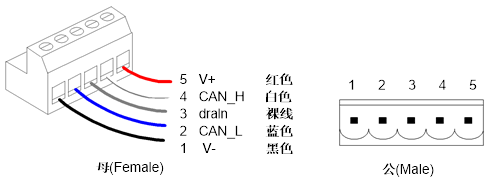

图2.1 设备网(DeviceNet)开放型连接器引脚(pinout)
