4.1. BD52x Fieldbus(现场总线)信息及设置

4.1. BD52x Fieldbus(现场总线)信息及设置



使用Fieldbus(现场总线) 模块之前、要设置网络参数。



(1)   选择『[F2]: 系统』→『2: 控制参数』→『2: 输入/输出信号设置』→『10: BD52x现场总线信息和设置』项目

Hi5控制器支持如下[表1-1]两种方式的Fieldbus(现场总线)功能。

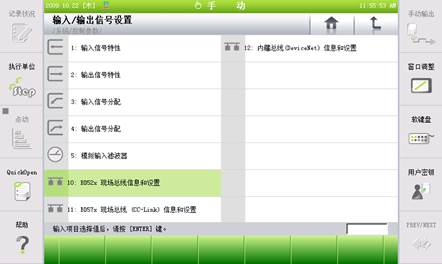

图 4.1 BD52x Fieldbus(现场总线)信息及设置菜单

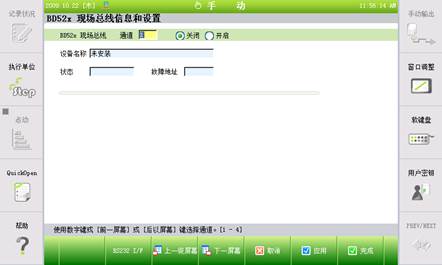

图 4.2 BD52x Fieldbus(现场总线)信息及设置界面



(2)   其界面共有4页、而各页对应于各通道。按『[F3]: 上一级屏幕』、『[F4]: 下一屏幕』键、就可以变换其他通道。



n 通道: 显示于现在选择的通道编号。



n <关闭、关闭>: 选择是否启动相应通道的Fieldbus(现场总线)模块。



n Baudrate: 显示网络速度设置。



n 设备名称: 显示在相应通道上安装的模块名称。



n 状态: 显示于模块在网络上是否正常启动。



n 故障地址:

Fieldbus(现场总线)主站 模块的情况、如发现在网络内引起问题的从动时、显示其地址(NODE编号等)。



n 总线故障计数: 显示于总线错误的发生次数。



n 总线故障计数: 显示于暂停时间的发生次数。



(3)   点线下侧为Fieldbus(现场总线)参数、按Fieldbus(现场总线)网络协议的种类、不同出现。如Fieldbus(现场总线)从动模块时、把参数设置后、按『[F6]: 应用』键、就保存在设置数值为Fieldbus(现场总线)设置文件的ROBOT.FBU。(如主站 模块时、不出现参数设置界面、而设置为SyCon。)

保存完的设置数值为下一次启动控制器开始适用于Fieldbus(现场总线)模块。
