7.1. 诊断功能

7.1. 诊断功能

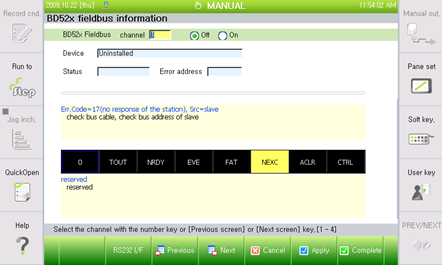

(1)   选择安装主站模块的界面如[图 7.1]、显示于总线错误计数和暂停时间计数的数值、而错误地址(引起错误的从动NODE编号)也可以显示。其下面显示出现在的错误Cord和其Cord的英文说明、第一个文章是原因、其他文章是对应方式。





图 7.1 BD52x Fieldbus(现场总线)信息和设置界面的诊断信息





(2)   说明下面会出现如[图 7.2]的 全域状态位。黑色是其位的关闭状态、黄色是其位的连接状态。 其中一个位的选择为蓝边儿、这并不是显示位的状态、而表示于相应的位上有帮助光标。帮助光标是表示为各位的意义、可以用左右键移动。下侧会出现在帮助光标的位而意义。

(全域位的构成是按网络协议不同。如[图 7.2]的例如为PROFIBUS主站的情况)





图7.2 全域状态位







图7.3 诊断菜单



(3)   按『[F3]: Disconnect』或『[F4]: Retry』键、就会显示出各从动的断开次数和再试次数。







图 7.4 断开对话框、再试对话框

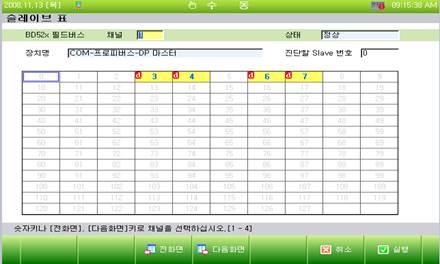

(4)   按『[F2]: slave table』键就会出现如下[图 7.5]所示的从动表。





图 7.5 Fieldbus(现场总线)从动表



表 7‑1 从动各NODE编号的表示意义

表示	说明
蓝色数字	使用SyCon在主站上登录的从动。
黄色底面	正常执行主站与通信的从动
红色d	具有诊断(diagnostic)信息的从动。

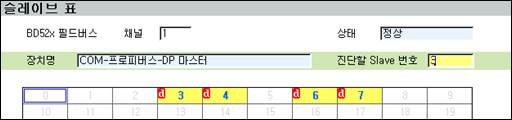

(5)   诊断信息为在特征从动装置上发生Fieldbus(现场总线)错误等的经历。主站显示用于从有诊断信息的从动上拿回来的诊断信息。如下[图 7.6]所示的3号NODE是从动为诊断信息的逆运算表示时、把3输入在需要诊断的Slave编号栏而按『[F7]: 执行』键、可以显示从动诊断界面。





图 7.6 输入诊断的从动(Slave)编号

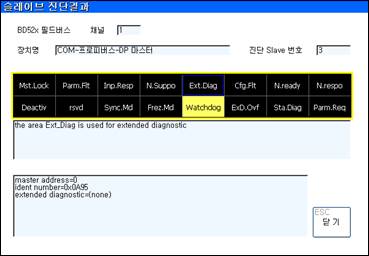

(6)   从动诊断界面如下[图 7.7]所示。界面上方会出现多个从动状态位。与全域位一样、黄色的意义是On 状态、蓝边儿的意义选择于帮助光标、用光标移动键操作帮助光标、而表示于逆运算位的意义。



(7)   界面的下侧负责于相应从动的主站地址和相应从动装置的认知编号(ident number)。

(界面构成按网络协议不同。如上图的例如为PROFIBUS主站的情况)





图7.7 从动诊断界面





(8)   扩大诊断信息(extended diagnostic)是在Fieldbus(现场总线)上不是定义于标准配置的信息、而是按从动产品来定义的产品固有信息(例如、感应器装置的测定器、RemoteI/O装置的故障 等)。扩大诊断信息是受16对数的数据列而解释就直接显示。其意义请参考相应从动产品的说明书。
