2.3. 内置DeviceNet授权

2.3. 内置DeviceNet授权



使用Hi5 内置DeviceNet需获得授权、并以下列两种方式提供。



n 在BD510主板上安装BD574 CAN扩展板。

BD510主板上安装BD574板时无需输入授权密钥即可使用内置DeviceNet功能。(参看图 3.1)



n 输入授权密钥

如在BD510主板上未安装BD574板则需要注册授权密钥、授权密钥请咨询本公司营业部门。





(1)   选择『[F2]:系统』 → 『2: 控制参数』 → 『10: 注册选项功能的认证密钥』项。

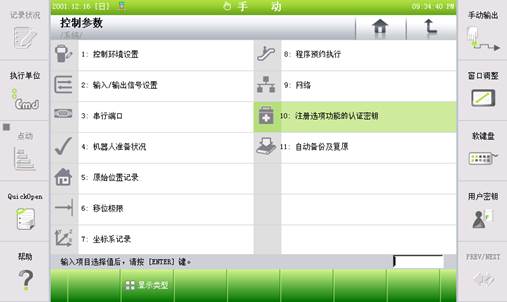

图2.2 注册选项功能的认证密钥



(2)   将内置Fieldbus(DeviceNet)项设置为启用之后输入授权密钥、再点击『[F7]: 完成』键。

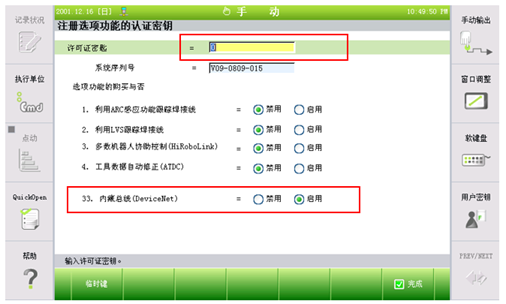

图2.3 注册授权密钥

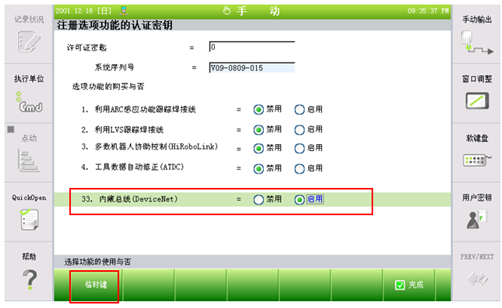

(3)   获得正式授权密钥之前、在一个月内可使用临时键。将内置Fieldbus(DeviceNet)项设置为有效后选择『[F1]: 临时键』即输入临时授权密钥。

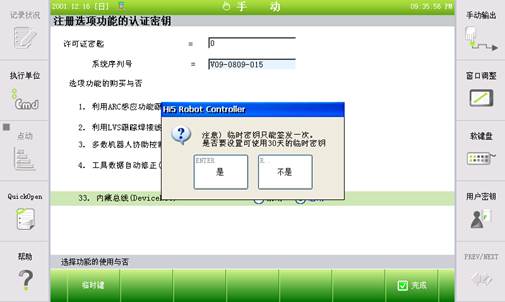

图2.4 生成临时键
