3.2. 主板DeviceNet连接

3.2. 主板DeviceNet连接



主板的CAN端口通过控制器盒内部线路、如图 3.2所示、经系统板连接到Small door板。



通过主板的CAN端口连接到DeviceNet时、将DeviceNet通信电缆连接到Small door板的用户CAN连接器。

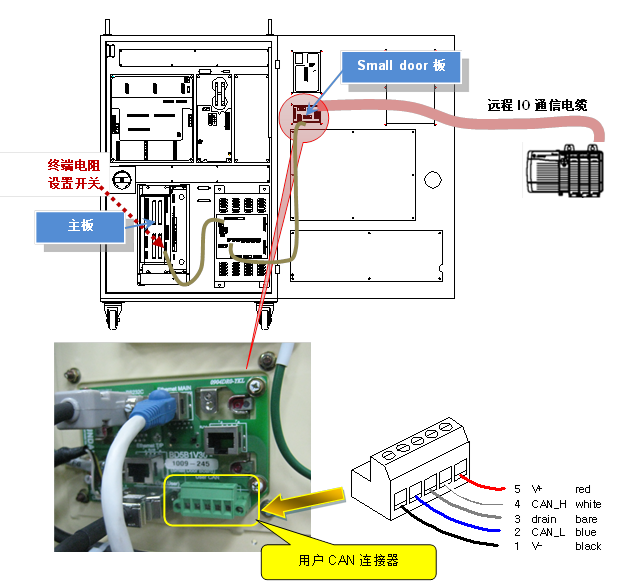

图3.2 主板CAN端口连接DeviceNet





Small door板的用户 DeviceNet连接器是5Pin开放式连接器、Pin map如图 3.3。





母(Female)                                        公(Male)



图3.3 开放式连接器Pin map





Hi5控制器是终端时将主板(BD510V10)的DIP开关DIP3 2号Pin设置为On位置以打开终端电阻。







Switch No.		1	2
Setting Content	OFF	系统 CAN 终端电阻 OFF	内置DeviceNet 终端电阻 OFF
	ON	系统 CAN 终端电阻 ON	内置DeviceNet 终端电阻 ON
Switch appearance



图3.4 BD510终端电阻设置
