4.1. 内置DeviceNet Slave 信息和设置

在使用内置DeviceNet Slave 功能之前要先设置网络参数。

选择『[F2]: 系统』 → 『2: 控制参数』 → 『2: 输入/输出信号设置』 → 『13: 内部DeviceNet Slave信息和设置』项。

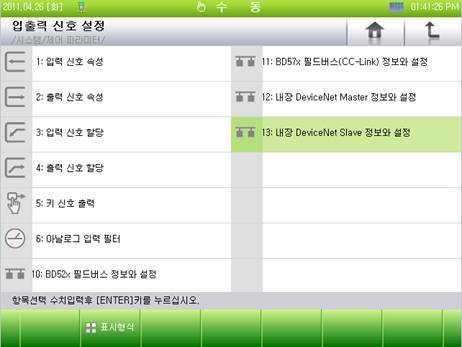

图 4.1 内置 DeviceNet Slave信息和设置菜单

* 注意事项

① 如正在使用BD57x CC-Link功能则无法使用内置DeviceNet Slave功能。

② 如正在使用内置DeviceNet Master功能、若需同时启用内置DeviceNet Slave功能、 必须要使用BD574 板的CAN端口。

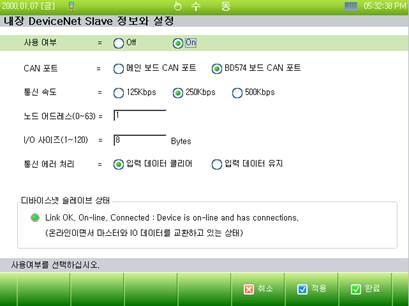

图4.2 内置DeviceNet Slave信息和设置画面

n 使用与否: 选择是否启用内置DeviceNet Slave 功能。

n CAN 端口: 设定内置 DeviceNet Slave功能所使用的CAN端口。

Ø 主板CAN端口: 使用主板的CAN端口。

Ø BD574板CAN端口:使用BD574板的CAN端口。

n 通信速度:

设置DeviceNet的通信速度。内置 DeviceNet Slave可使用的通信速度为125Kbps、250Kbps、500Kbps。

n 节点地址:

设置内置DeviceNet Slave的MAC ID(节点地址)。节点地址的可设置范围在0~63。

n 输入输出数据大小:

设置内置DeviceNet Slave的输入输出数据大小。输入输出数据大小的可设置范围在1~120。

n 通信故障处理:

发生DeviceNet通信故障时、对输入数据(FB5.X 客体)的处理选项。

Ø 清除输入数据: 出现通信异常时FB5.X客体清为零。

Ø 保持输入数据: 出现通信异常时FB5.X客体保持原来的值。

n DeviceNet Slave 状态:显示内置DeviceNet Slave的网络状态。
