2.2. 通信电缆

2.2. 通信电缆



要连接BD525 EtherNet/IP板的网络，要用CAT5以上的电缆和RJ45连接器连接到Hub、开关、其他EtherNet/IP装置，此时BD525板支持Auto Crossover功能，均能进行Direct或Crossover连接。



n 连接到Hub或开关(Switch)时

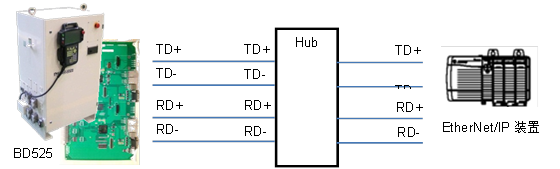

图2.2 Direct电缆连接

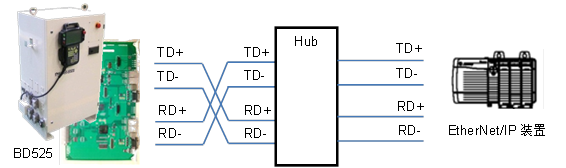

图2.3 Crossover电缆连接



n 直接连接到EtherNet/IP装置上时

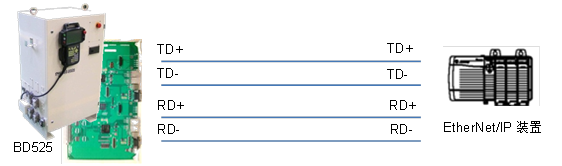

图2.4 Direct电缆连接

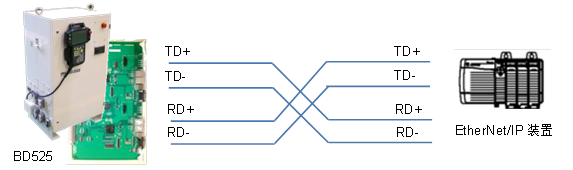

图2.5 Crossover电缆连接



为提高抗扰度(Noise Immunity) 建议使用STP(Shielded Twisted Pair) 电缆，有关电缆布线的详细内容请参阅 ODVA的Media Planning and Installation Manual。
