1. 简要

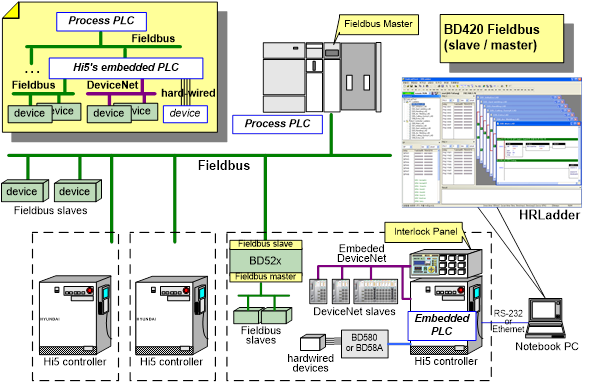

Hi5 控制器的内部PLC是将常用PLC的功能体现到控制器的功能。如下图所示、在连接于控制器的PC或笔记本电脑启动HRLadder后编制/编辑Ladder程序、并下载到控制器或上传到控制器的Ladder 程序、还可监测在控制器启动的程序状况。关于HRLadder请参考另外的功能说明书。

Hi5控制器的I/O连接可通过上位固定板和Fieldbus连接、利用Fieldbus- DeviceNet Master连接 DeviceNet Slave模块、并通过BD580或BD58A连接各种装置构成硬连线系统。如上所述、内部PLC可通过Ladder Logic控制已连接的输入出信号。
