2.4. Project管理

2.4. Project管理



现在开始练习HRLadder的Project创建方法。



(1)   启动HRLadder程序。



(2)   请在菜单选择『File (F) – New File (N)』、就会显示选择“HRLadder Project”(文件格式.HLPRJ)或“Ladder”(文件格式 .LAD)的对话窗、如图2.8所示。一个Project会管理多个Ladder文档的各阶段目录和Relay说明等。





图2.8 新文件对话窗





(3)   在此选择“HRLadder Project”后按确认按钮、就会显示作业窗(Workspace)、如图2.9所示。





图2.9 空作业窗





(4)   在此选择『File (F) – Project Save (S)』、以适当的名称保存Project。(在此例示命名为‘R720.hlprj’。)



(5)   在菜单选择『File (F) – New File (N)』、这次选择“HRLadd”项目后按确认按钮、就会显示Ladder编辑窗、在此选择『File (F) – Save (S)』、以适当的名称保存Ladder文件。

按照相同的方法创建多个Ladder文件并进行保存。

(在此例示命名为“S00_Main.lad”、“S03_Init.lad”。)



(6)   选择作业窗的“PC Ladders”项目后点击鼠标右键、就会弹出Pop up菜单、如图2.10所示。





图2.10 在作业窗文件夹添加文件

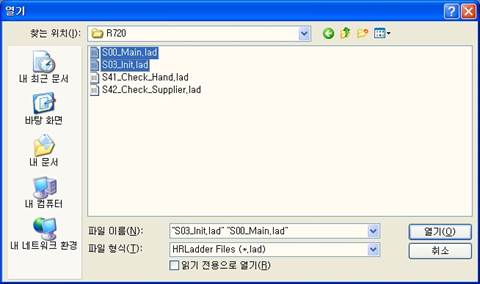

(7)   选择“Add Files to Folder…”、就会显示文件选择对话窗。如图2.11所示、选择要添加的文件后、点击『Open(O)』按钮。按Ctrl或Shift键的状态下可同时选择多个文件。





图2.11 选择要添加的文件



(8)   “PC Ladders”下面会显示所选文件的名称。如图2.12所示、再点击鼠标右键后、选择“New Folder…”。





图2.12 创建New Folder



(9)   如[图 2.13]所示、弹出新文件夹对话窗后、输入适当的文件夹名。(在此例示命名为“工程Y”。)





图2.13 输入新文件夹名称的对话窗





(10) 按照之前说明的方法再创建了两个Ladder文件。

(在本例示命名为“S41_Check_Hand.lad”、“S41_Check_Supplier.lad”。)



(11) 按照之前说明的方法在新文件夹添加创建的Ladder文件。最终会显示如[图 2.15]所示的状态。





图2.14 新创建的文件夹





(12) 在Pop Up菜单选择“修改文件夹名称”或按[F2]键、就可以修改文件夹名称。





图2.15 文件夹名称变更



(13) 文件夹和Ladder文件形成阶段形式、可继续拥有下位节点。在此要注意的是、在作业窗创建的文件夹并不是在实际Windows Os实际创建的文件夹、这些文件夹只是HRLadder的Project文件自行管理的资料。
