6.3. 手动输出

通过以太网远程控制Hi5控制器继电器值的功能(不支持Hi4a控制器或RS-232C)。若要使用该功能、应打开项目文件(*.hpp)、并保持ONLINE状态。

在工具栏点击如图6.16所示的手动输出工具键。

图6.16 点击手动输出键

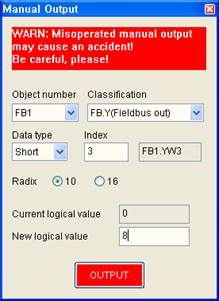

图6.17 手动输出对话框

输入对象编号和继电器种类、数据类型、Index时在Index右侧会显示继电器名称。选择进制后即可确认相应继电器的当前逻辑值。在新逻辑值栏输入相应值后点击输出键即可完成继电器值的远程设置。

表 6‑3 手动输出对话框

项目	说明
对象编号	继电器类型为Y时选择FN对象号(1~64)、FB.Y时选择FB对象编号(1、3、5)。其他继电器类型则不使用(不会被激活)。
类型	选择Y、DO、K、T、C、M、S等继电器类型。
数据类型	在Bit(1bit)、Char(1byte)、Short(2byte)、Long(4byte)中选择其一。
Index	输入继电器的Index号。
进制	选择是否以十进制和十六进制处理当前逻辑值和新逻辑值。
当前逻辑值	显示继电器的当前值。(是逻辑值而非物理值、即在进行输出时适用负逻辑之前的值。)
新逻辑值	点击输出键后输入拟适用的新值。
