2.2. 通信电缆
2.2. 通信电缆
为进行BD525 PROFINET IO板的网络连接、可用CAT5以上的电缆和RJ45连接器来连接Hub、开关、其他PROFINET IO机器、BD525板也支持Auto Crossover功能、Direct或Crossover连接均可。
n 连接到Hub或开关(Switch)时

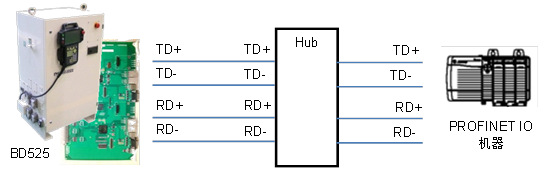

图 2.2 Direct电缆连接

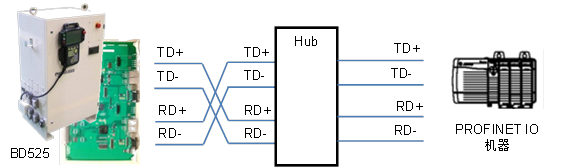

图 2.3 Crossover电缆连接
n 直接连接到PROFINET IO机器时

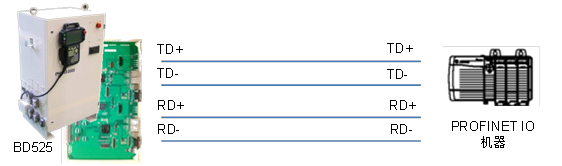

图 2.4 Direct电缆连接

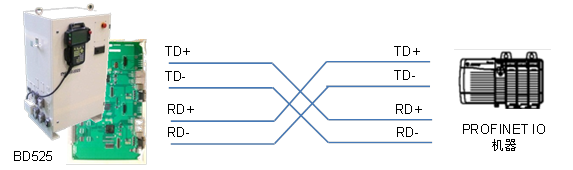

图 2.5 Direct电缆连接
为提高抗扰度(Noise Immunity)、建议使用STP(Shielded Twisted Pair) 电缆、电缆布线相关详情请参阅PNO的安装指南。
