4.5. 数据注释

4.5. 数据注释



您可以给各个内部PLC继电器添加注释。设置的注释可以在各种数据监视窗口显示、还可以被保存为*ResidentFlash*datacmt.txt文件。这种文件格式兼容HRLadder 的『导入继电器说明』/『导出继电器说明』功能。

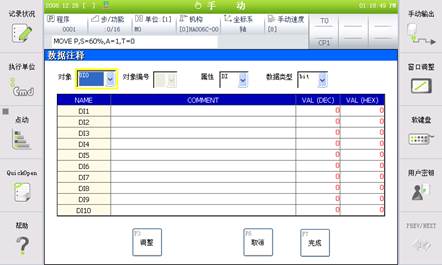

(1)   选择『[F1]:服务』 → 『4:数据注释』。





(2)   黄色长方形标签显示了哪一控件是当前键盘操作的焦点。按下箭头键时、可将焦点移动到前一个/后一个控件上。

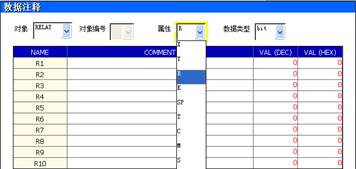

(3)   在画面顶部下拉列表里设置焦点后、按[ENTER]键时、将显示可以选择的项目。首先、选择对象和对象编号、然后通过属性选择详细项目。







(4)   调节数据类型下拉列表、更改显示方式。







(5)   对焦出现在注释表里时、您可以使用箭头键[Ý] [ß]将光标移到另一个继电器上。按[SHIFT] + [Ý] [ß] 时、您移动的速度会更快。





(6)   输入名称旁边的继电器编号并按[ENTER]键、可立即移动到可应用的继电器上。

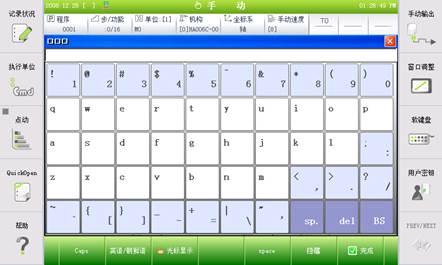

(7)   在注释栏里按[软键盘]键时、您可以编辑注释。





(8)   如果按『[F3]:调整』键、您就可以用合适的次序来对全部数据注释进行排序。请注意、根据情况排序可能会花费较长的一段时间。因为数据注释是以排序的格式显示的、所以您不必每次都进行排序。未经排序的datacmt.txt文件是外部导入的文件、只有您想要排序并保存文件时、才执行一次此功能。
