5.1.2.2. 数字输出
5.1.2.2. 数字输出

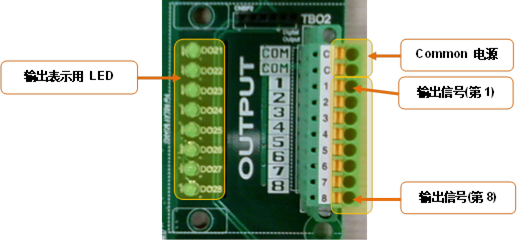

下面的图表表示为数字输出用接线端子(TBO1~4)的PIN结构。各接线端子可以连接8个输出信号、用途可分别使用电源。
图 5.4 在通用IO板(BD580)上、数字输入输出用接线端子的PIN结构
表 5‑2 通用IO板(BD580)的数字输出接线端子(TBOn*)PIN结构
PIN号码 | 信号名 | 信号说明 |
10 | COMn* | COMMON电源(DC24V或DC24V Ground) |
9 | ||
8 | DOn*1 | 用户通用输出信号n端口的第1次输出 |
7 | DOn*2 | 用户通用输出信号n端口的第2次输出 |
6 | DOn*3 | 用户通用输出信号n端口的第3次输出 |
5 | DOn*4 | 用户通用输出信号n端口的第4次输出 |
4 | DOn*5 | 用户通用输出信号n端口的第5次输出 |
3 | DOn*6 | 用户通用输出信号n端口的第6次输出 |
2 | DOn*7 | 用户通用输出信号n端口的第7次输出 |
1 | DOn*8 | 用户通用输出信号n端口的第8次输出 |
Note *) 接线端子的号码 n = 1~4 (如、 TBO1、 TBO2、 TBO3、 TBO4)
各端口的输出配置如下。
l 输出元件: 固态继电器输出
l 额定输出: 125mA(连续负载电流) / 24V DC
l Common电源: 24VDC或24VDC Ground

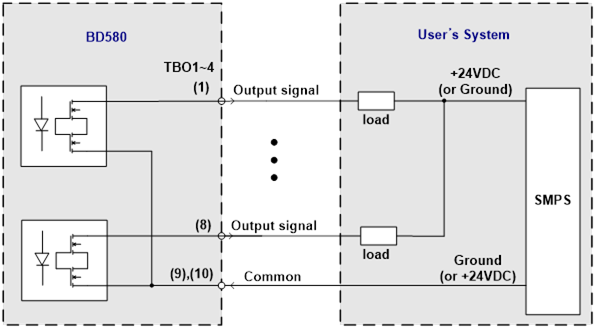

用户把输入信号的连接为如下图所示的方式。首先把共模信号(COMMON)连接在通用IO板(BD580)后、按用途连接各信号在输入PIN。电源是8个输入端口为单位结构、可本别使用。
图 5.5 通用IO板(BD580)的输出信号结线方式
