5.3.2.2. 数字输出

5.3.2.2. 数字输出​



如下图表所示为数字输出用连接器CNOUT的PIN结构。32点的输出PIN可以连接8个输出信号、按用途可分别使用电源。

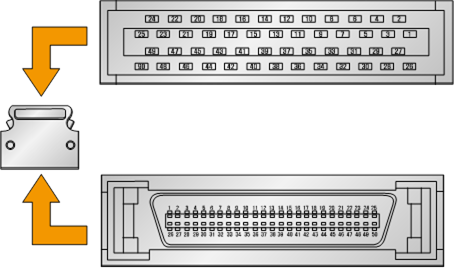

图 5.14 通用IO板(BD582)的CNOUT连接器(3M MDR 10250-52A2JL)







图 5.15 通用IO板(BD582)的CNOUT连接器插头侧3M MDR 10150-3000VE



表 5‑6 通用IO板(BD582)的数字输出连接器CNOUT的PIN结构

PIN号码

信号名

功能说明(扩展板/基本板)

1

DO01

通用输出1

2

DO02

通用输出2

3

DO03

通用输出3

4

DO04

通用输出4

5

DO05

通用输出5

6

DO06

通用输出6

7

DO07

通用输出7

8

DO08

通用输出8

9

COMOUT0

外部电源输入(用户电源): COMMON (DO01~DO08用)

10

11

DO09

通用输出9

12

DO10

通用输出10

13

DO11

通用输出11

14

DO12

通用输出12

15

DO13

通用输出13

16

DO14

通用输出14

17

DO15

通用输出15

18

DO16

通用输出16

19

COMOUT1

外部电源输入(用户电源): COMMON (DO09~DO16用)

20

21

N.C

无使用

22

N.C

无使用

23

N.C

无使用

24

N.C

无使用

25

N.C

无使用

26

N.C

无使用

27

N.C

无使用

28

N.C

无使用

29

N.C

无使用

30

N.C

无使用

31

DO17

通用输出17

32

DO18

通用输出18

33

DO19

通用输出19

34

DO20

通用输出20

35

DO21

通用输出21

36

DO22

通用输出22

37

DO23

通用输出23

38

DO24

通用输出24

39

COMOUT2

外部电源输入(用户电源): COMMON (DO17~DO24用)

40

41

DO25

通用输出25

42

DO26

通用输出26

43

DO27

通用输出27

44

DO28

通用输出28

45

DO29

通用输出29

46

DO30

通用输出30

47

DO31

通用输出31

48

DO32

通用输出32

49

COMOUT3

外部电源输入(用户电源): COMMON (DO25~DO32用)

50



各端口的输出配置如下。



l 输出元件: 固态继电器输出

l 额定输出=125mA(连续负载电流)、24V DC

l (-)共模输出电压=0V DC (OPEN COLLECTOR)



用户把输入信号的连接为如下图所示的方式。首先连接 共模信号(COMMON)在通用IO板(BD582)后、用途连接各信号在输入PIN。电源是8个输入端口为单位结构、分别使用。





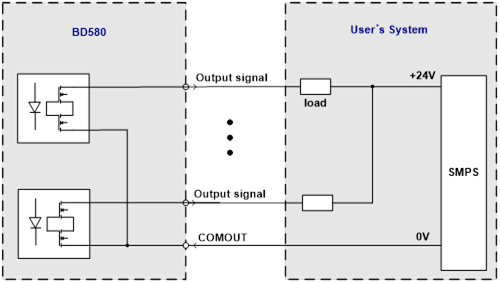

图 5.16 通用IO板(BD582)的输出信号结线方式
