2.5. 内置DeviceNet 授权

使用Hi5a内置DeviceNet需获得授权、并以下列两种方式提供。

n 在BD511主板上安装BD574 CAN扩展板。

BD511主板上安装BD574板时无需输入授权密钥即可使用内置DeviceNet功能。[参看 3.1. 内置DeviceNet 的CAN端口 – “使用BD574的CAN端口”오류! 참조 원본을 찾을 수 없습니다.]

n 输入授权密钥

如在BD511主板上未安装BD574板则需要注册授权密钥、授权密钥请咨询本公司营业部门。

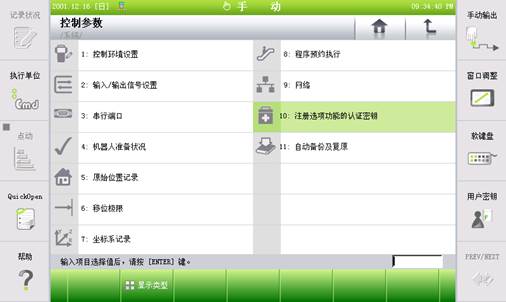

(1) 选择『[F2]: 系统』 → 『2: 控制参数』 → 『10: 注册选项功能的认证密钥』项。

图 2.3 注册选项功能的认证密钥

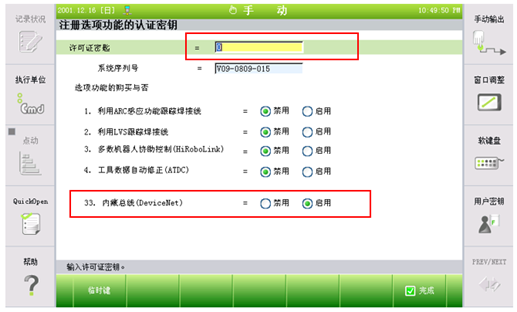

(2) 将内置Fieldbus(DeviceNet) 项设置为启用之后输入授权密钥、再点击『[F7]: 完成』键。

图 2.4 注册授权密钥

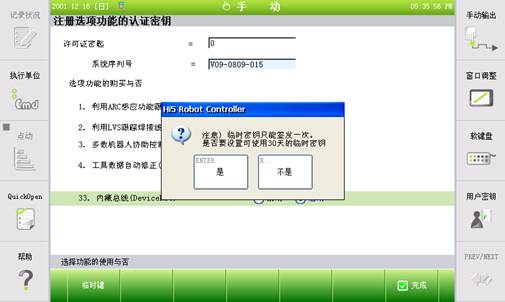

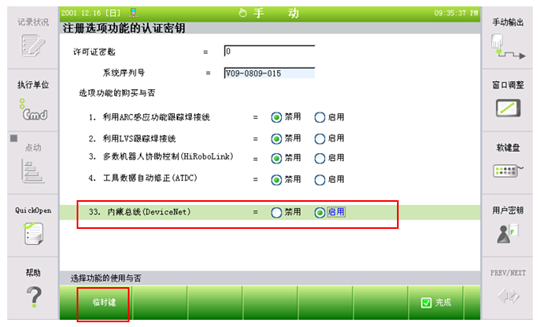

(3) 获得正式授权密钥之前、在一个月内可使用临时键。将内置Fieldbus(DeviceNet)项设置为有效后选择『[F1]: 临时键』即输入临时授权密钥。

图 2.5 生成临时键

2.5. 内置DeviceNet 授权​
