1.2. Ethernet/IP概要

1.2. Ethernet/IP概要



Ethernet/IP是由CI(ControlNet International)和ODVA(Open Device Vendor Association)开发的基于以太网的开放式产业用通信协议。



可将工厂的传感器、远程IO、电机驱动器、HMI、PLC、机器人控制器等装置连接到Ethernet/IP网络、而与制造商无关。

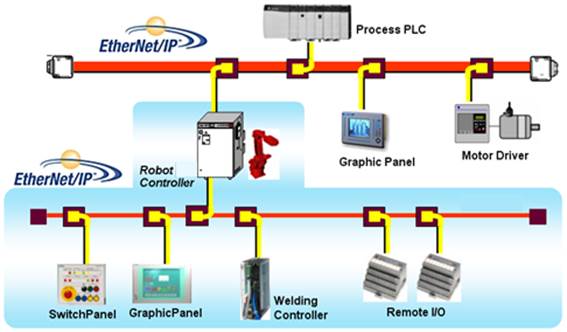

图1.1 Ethernet/IP 网络



Ethernet/IP根据通信功能、可区分为scanner class、adapter class、messaging class三种产品群。



n Scanner Class

是属于原现场总线Master的产品、可向Ethernet/IP 适配器或Ethernet/IP扫毛器申请I/O 数据连接。



n Adapter Class

是属于原现场总线Slave的产品、相当于通过扫描器申请的实时I/O数据连接的Target。适配器如不通过扫描器则无法自行收发实时I/O 数据。



n Messaging Class

对于所有Class的产品、可进行Explicit信息收发的产品、不支持实时的I/O数据收发。例如有程序上传/下载用计算机接口卡、网络设置工具等。
