4.3. Ethernet/IP 扫描器设置

请按如下程序进行示教器设置以启用Ethernt/IP扫描器。

(1) 选择『[F2]: 系统』 → 『2: 控制参数』 → 『2: 输入/输出信号设置』 → 『14: 实时以太网设置和诊断』项。

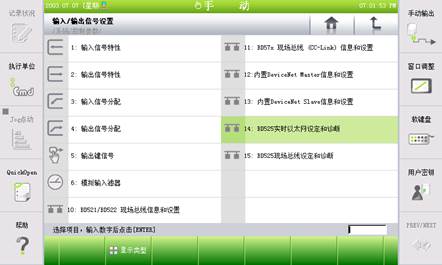

图 4.2 实时以太网设置和诊断菜单

(2) Ethernet/IP 扫描器相当于1号Channel、用『[F3]: 上一画面』或『[F4]: 下一画面』键转到1号Channel确认装置类型是否显示“Ethernet/IP Scanner”。

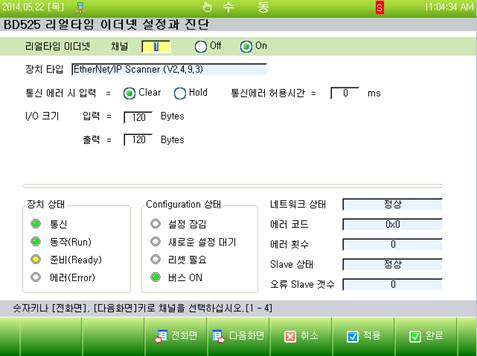

图4.3 Ethernet/IP 扫描器设置画面

(3) 出现通信故障时可选择输入选项。出现Ethernet/IP通信故障时将输入数据(FB1.X)的处理选项设置为Clear时、出现通信故障后所有输入数据就会清为零、相反设置为Hold时出现通信故障时及保持最后的有效值。

(4) 如要使用Ethernet/IP 扫描器功能、将其置于”On”后点击”应用”或”完成”键
