4.1.气弹簧压力检测记录图表

4.1.气弹簧压力检测记录图表

* V40.20-00之后支持此功能



(1)  进入[F1 : 服务] → [7: 系统诊断] → [4: 系统故障诊断记录图表] → [3: 气弹簧压力检测记录图表]后，如下图所示，即会移到气弹簧诊断记录图表界面。



图 4.1 气弹簧压力检测记录图表初始界面



(2)  只有在相关界面上设置查询期间才能正常显示图表。.

点击“F1”或“期间设置”键，即会出现如下图所示的弹出框，可以设置查询期间。

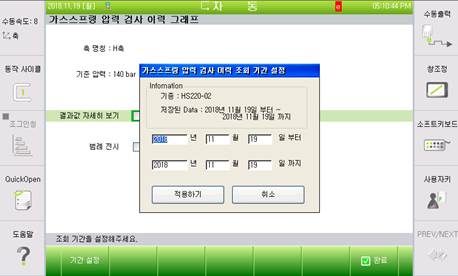

图 4.2 期间设置弹出框界面



(3)  起初在弹出框中已自动写入保存数据的第一天及最后一天日期。修改所要查询的起始日期及结束日期后按下“应用”键，系统即会导入相关日期的数据（见下图），下方的指南信息（guide message）中显示当前图表信息。



图 4.3 气弹簧压力检测记录图表期间设置成功（初始界面）



气弹簧压力检测记录图表将错误输出标准与警告输出标准以最大值和最小值的两条线展示。

是否选择图表左侧的“查看结果详情”、“图例展示”，就会决定所展示出的图表，同时，可以调整为所需查看的图表。
