2.1.2. 接线端子(TBCV1、TBCV2)

2.1.2. 接线端子(TBCV1、TBCV2)

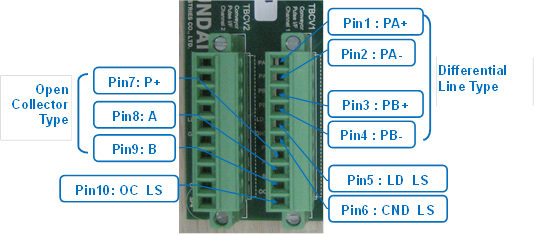

传送装置I/F板和外部装置相连接的接线端子的连接配置如下。







端子名	PIN 码	说明	输入配置
PA+、PA-	1、2	Line Driver方式 输入A相脉冲	0 ~ 5V、100kHz以下
PB+、PB-	3、4	Line Driver方式 输入B相脉冲	0 ~ 5V、100kHz以下
LD_LS	5	Line Driver方式 输入作业物检测用极限开关	0V(GND_LS) ~ 5V/floating
GND_LS	6	Line Driver方式 输出电源GND	0V(GND_LS)
P+	7	开路集电极方式 输入电源	24V (min.20V, max.30V)
A	8	开路集电极方式 输入A相脉冲	0V(P-) ~ 24V(P+) 100kHz以下
B	9	开路集电极方式 输入B相脉冲	0V(P-) ~ 24V(P+) 100kHz以下
OC_LS	10	开路集电极方式 输入作业物检测用极限开关	0V(P-) ~ floating(24V(P+)
