10.4.5.1. 编辑

如果点击『[F1]:新项目』、新项目会被插入光标位置。可以点击Name列上的[ENTER]键、利用软键盘输入变量名。

[可以通过点击[SHIFT][DEL/<-]键删除当前光标位置的项目。

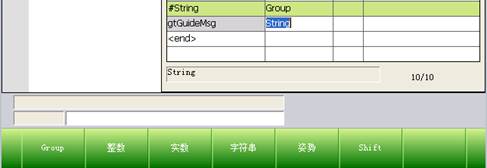

如果把光标放在As列上点击[ENTER]键即可用F键设置变量型。

对于输入输出和M继电器的参考变量在As列上输入相关输入输出变量、_M变量名称即可。

完成对所有全局变量的编辑后请在点击F7 保存按键、把编辑的内容保存到G00.IDV文件上的同时应用到系统上。

对话框的标题栏上如果有*标记、则表示当前正处于正在编辑的状态。在该状态下、不能监测Value列上的各个变量的当前值。如果点击F7 保存按键、*标记会消失、 “Value”列上的各个变量的当前值即能被监测。

下面是保存的G00.IDV文件的示例。通过HRView或USB存储器复制到PC上后、可以用文本编辑器进行编辑从而再次复制到控制器上。

Entry Text File Format Version: 1.0

_G00.IDV( ID Variable )

giDbg AS Integer = 0

giNCrd AS Integer = 4

gdaCrd[8] AS Double

[1]=5

[2]=12.8

[3]=6.4

[4]=11.7

[5]=6.1

[6]=10.9

[7]=4.7

[8]=10.4

gdAvg AS Double = 0

gtMsg AS String = "Input next work number:"

gtaErr[2] AS String

[1]="Invalid number"

[2]="Time-over"

gpStart AS Pose = (1402.813,-127.784,1335.716,47.603,83.119,48.069,&H0000)

gpaMid[3] AS Pose

[1]=(0.658,79.832,15.117,13.971,8.34,-1.872)A

[2]=(0.566,76.387,15.747,6.947,2.518,-1.872)A

[3]=(0.42,71,15.117,6.947,8.34,-1.872)A

gmTmp AS _MW3

gxSensOk AS FB3.X22

gyMode AS DOB5
