5.1.2.1. 数字输入
5.1.2.1. 数字输入
下面的图表表示为数字输入用接线端子(TBI1~4)的PIN结构。各接线端子是可以连接8个输入信号、而且按用途使用其他电源。

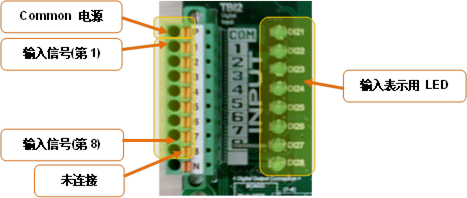

图 5.2 在通用IO板(BD580)的数字输入用接线端子的PIN结构
票5‑1 通用IO板(BD580)的数字输入接线端子(TBIn*)PIN结构
PIN号码 | 信号名 | 信号说明 |
1 | COMn* | COMMON电源(DC24V或DC24V Ground) |
2 | DI n*1 | 用户通用 输入信号n端口的第1次输入 |
3 | DI n*2 | 用户通用 输入信号n端口的第2次输入 |
4 | DI n*3 | 用户通用 输入信号n端口的第3次输入 |
5 | DI n*4 | 用户通用 输入信号n端口的第4次输入 |
6 | DI n*5 | 用户通用 输入信号n端口的第5次输入 |
7 | DI n*6 | 用户通用 输入信号n端口的第6次输入 |
8 | DI n*7 | 用户通用 输入信号n端口的第7次输入 |
9 | DI n*8 | 用户通用 输入信号n端口的第8次输入 |
10 | N.C | 未连接(No Connection) |
Note *) 接线端子的号码n = 1~4 (如、 TBI1、 TBI2、 TBI3、 TBI4)
各端口的输入配置如下.
l 输入端口元件: AC输入型光耦合器
l 输入阻抗: 3㏀
l Common电源: 24VDC或24VDC Ground
用户把输入信号的连接为如下图所示的方式。首先连接用户用电源+24V或Ground在通用IO板(BD580)后、按用途连接各信号在输入PIN。电源是8个输入端口为单位结构、可分别使用。
图 5.3 通用IO板(BD580)输入信号结线方式
| 注意 : 在V3.0以下的试样、未支持双向数字输入。 因此Common要使用 DC24V. |
