2.1. BD570V10板的CC-Link设置

2.1. BD570V10板的CC-Link设置



BD570V10板上有用于Station编号和通信速度设置的3个DIP开关SW1、SW2、SW3、并有用于占有局数(Station个数)设置的2个Jumper SENYU0、SENYU1。

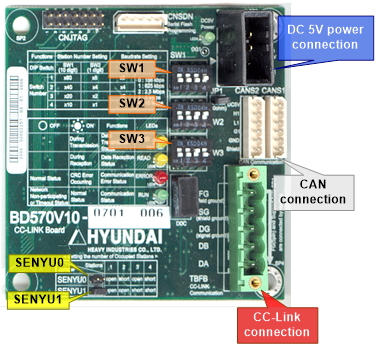

图 2.1 BD570V10 CC-Link模块





Station号和通信速度设置用的Dip开关的各功能见[表 2-1]。



表 2‑1 BD570V10 Station号及通信速度设置开关

开关名称	开关编号	说明
SW1	1	设置station编号(按10单位输入): ´ 80
	2	设置station编号(按10单位输入): ´ 40
	3	设置station编号(按10单位输入): ´ 20
	4	设置station编号(按10单位输入): ´ 10
SW2	1	设置station编号(按1单位输入): ´ 8
	2	设置station编号(按1单位输入): ´ 4
	3	设置station编号(按1单位输入): ´ 2
	4	设置station编号(按1单位输入): ´ 1
SW3	1	设置baudrate: ´ 8
	2	设置baudrate: ´ 4
	3	设置baudrate: ´ 2
	4	设置baudrate: ´ 1



Station编号可在“1~64”范围内设置。



Baudrate可在“0~4”5种数字中选一进行设置、各数字的速度如[表2-2]所示。



表2‑2 BD570V10 CC-Link速度设置

Dip开关设置(2进数)	速度
0 (0000)	156kbps
1 (0001)	625kbps
2 (0010)	2.5Mbps
3 (0011)	5Mbps



例如、若想将Station编号13的速度设为2.5Mbps、就请把Dip开关设置成如[图 2.2]所示 。





图 2.2 Dip开关设置例(Station编号: 13、速度: 2号)



另外、利用JP1和JP2两个Jumper调整Station数。



表 2‑3 BD570V10占有Station数设置

SENYU0	SENYU1	Station数
Open	Open	1
Short	Open	2
Open	Short	3
Short	Short	4







图 2.3 Station数量设置例(Station数: 3个)
