2.2. BD570V20板的CC-Link设置

2.2. BD570V20板的CC-Link设置

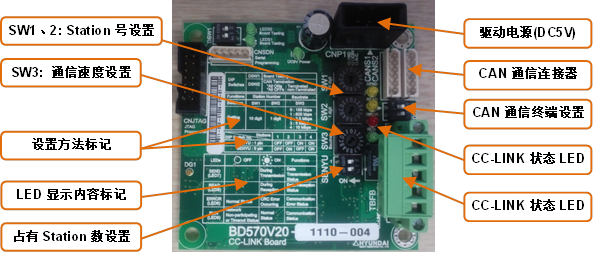

图 2.4 BD570V20 CC-Link 模块





BD570V20 CC-Link现场总线模块上有设置Station号和通信速度用的3个旋转开关(SW1、SW2、SW3)和设置占有Station数的Dip开关。

设置Station号和通信速度用开关的各个功能见[表 2-4]。



表2‑4 BD570V20Station号及通信速度设置开关

开关名称	用途	形态	设置方法	出厂设置
SW1	Station号(10单位)		设置Station号 = (SWZ1设置值 x 10) + SWZ2设置值	“0”
SW2	Station号(1单位)			“1”
SW3	通信速度		0 : 125 kbps 1 : 625 kbps 2 : 2.5 Mbps 3 : 5.0 Mbps 4 : 10  Mbps	“4”

Station号可以在“1~64”范围进行设置。



通信速度的设置可在“0~4”的5个数字中选一、各数字的速度见[表 2-4]。



且可利用SENYU Dip开关调整Station数。



表 2‑5 BD570V20占有Station数设置

开关名称	形态	开关号	占有Station数设置方法				出厂设置
			1	2	3	4
SENYU		2 (SENYU1)	OFF	OFF	ON	ON	ON
		1 (SENYU0)	OFF	ON	OFF	ON	ON
