4.2. EtherNet/IP网络组成

如要组成BD525 EtherNet/IP 扫描器的网络，请按下列程序执行。详细内容请参看DTM for EtherNet/IP Scanner Devices 手册。

(1) 在SYCON.net上注册EtherNet/IP 适配器

运行*Network > Import Device Description* ，注册拟要连接到EtherNet/IP扫描器上的 EtherNet/IP 适配器的EDS文件以添加到SYCON.net的 Device catalog。

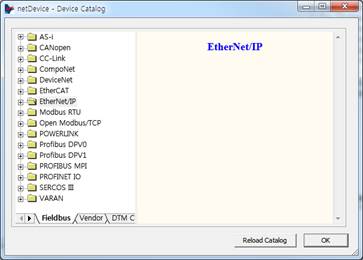

(2) 重新下载Device Catalog

运行*Network > Device Catalog* 后*点击**Reload Catalog**键*，重新下载SYCON.net的Device Catalog以显示新注册的适配器。

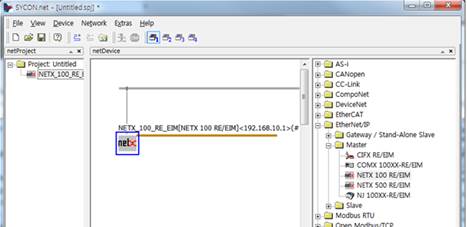

(3) 插入EtherNet/IP 扫描器 NETX 100 RE/EIM

在SYCON.net的Device Catalog窗口拖动&下拉(Drag & Drop) EtherNet/IP 扫描器到network view的Line上。BD525 EtherNet/IP 扫描器使用EtherNet/IP文档的Master文档项目中NETX 100 RE/EIM即可。

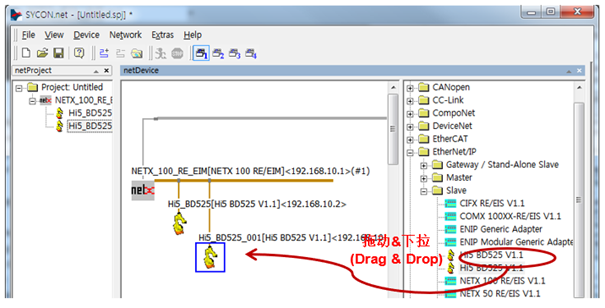

(4) 插入EtherNet/IP 适配器

在SYCON.net的Device catalog窗拖动&下拉拟要连接到BD525的EtherNet/IP适配器后连接到 network view的Bus上。

(5) 设置EtherNet/IP 扫描器(NETX 100 RE/EIM)

双击NETX 100 RE/EIM 图标来设置如下项目。

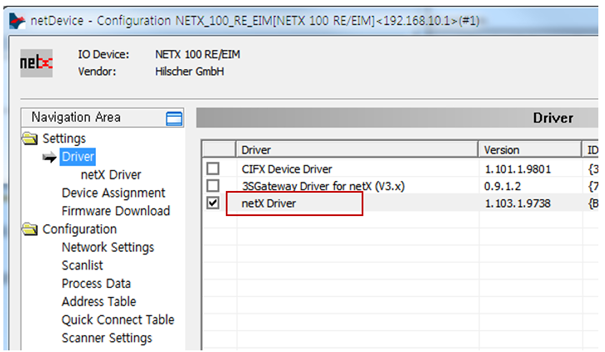

① 选择*Settings > Driver*来选择“netX Driver”后点击“Apply”键(勾选“netX Driver” 后点击“Apply”键)。

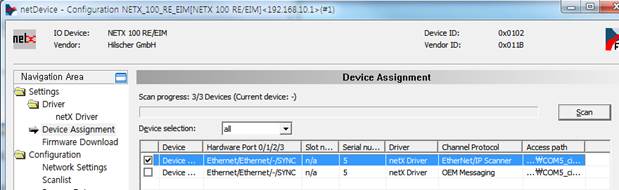

② 选择*Settings > Device Assignment*来选择扫描器装置后点击“Apply”键，如不出现 EtherNet/IP 扫描器项，将“Device selection”变更为“all”后点击“Scan”键。

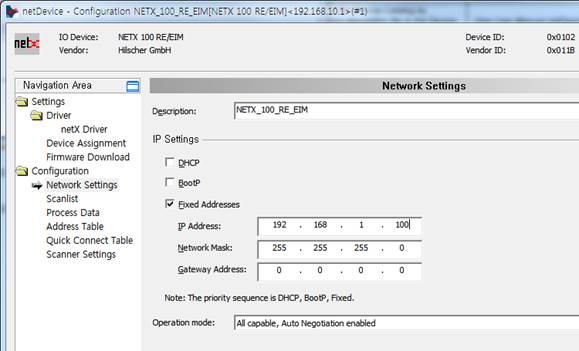

③ 选择*Configuration > Network Settings* 设置EtherNet/IP 扫描器的IP地址等网络信息后点击“Apply”键。

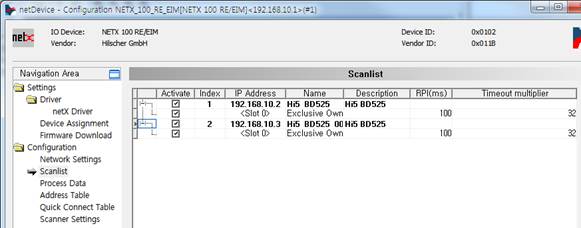

④ 选择*Configuration > Scanlist*设置EtherNet/IP 适配器的IP 地址、名称等后点击“Apply”键。

(6) 设置EtherNet/IP 适配器

双击EtherNet/IP适配器图标来设置下列项目。

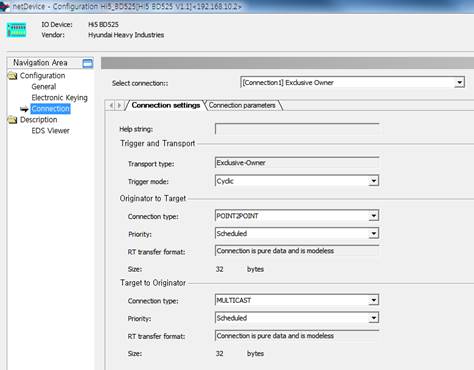

① 点击*Configuration > Connection* 来设置“Connection settings”。

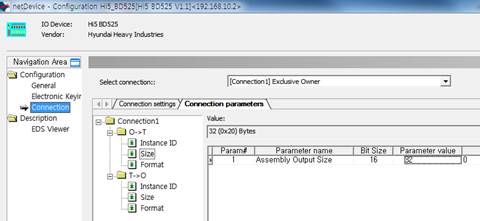

② 在Connection Parameter 选项卡设置输出入数据的大小。

(7) 下载

点击*Device > Download* 菜单将设置的信息下载到BD525 EtherNet/IP扫描器上。
