4.4. EtherNet/IP扫描器诊断

4.4. EtherNet/IP扫描器诊断



可在示教器上确认EtherNet/IP 扫描器的通信状态、设置状态、错误信息等各种诊断信息。



(1)   选择『F2]:系统』 → 『2: 控制参数』 → 『2: 输入/输出信号设置』 → 『14: 实时以太网设置和诊断』项。



(2)   EtherNet/IP扫描器相当于1号Channel，用『[F3]: 上一画面』和『[F4]: 下一画面』键转到1号Channel。

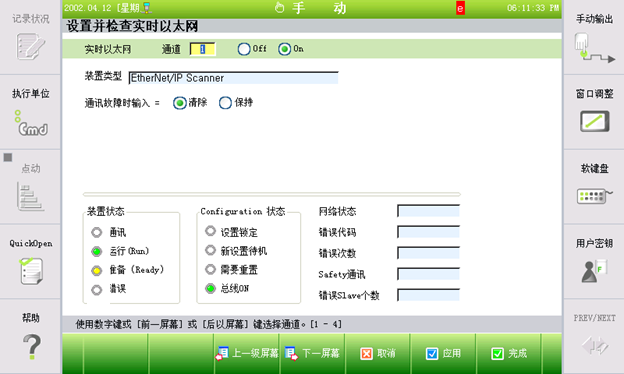

图4.4 EtherNet/IP 扫描器诊断画面



可确认装置状态、设置状态、错误代码等信息。



n 装置状态



LED	含义	颜色	状态	备注
通信	EtherNet/IP通信状态	(绿色)	执行通信
		(白色)	停止通信
动作 (Run)	EtherNet/IP设置状态	(绿色)	设置正常
		(白色)	设置异常
准备 (Ready)	EtherNet/IP装置状态	(黄色)	装置正常
		(白色)	装置异常
Error	EtherNet/IP错误状态	(红色)	发生错误	参考错误代码
		(白色)	没有错误



n 设置状态



LED	含义	颜色	状态	备注
锁定设置	锁定设置	(绿色)	锁定
		(白色)	解锁
等待新设置	等待是否进行新设置	(绿色)	等待设置
		(白色)	没有设置
需要重置	需重置装置	(绿色)	需要重置
		(白色)	无需重置
总线ON	总线通信执行状态	(绿色)	开始通信
		(白色)	终止通信



n 网络状态

状态	含义
正常	以太网通信正常
停止	以太网通信停止
IDLE	没有通信的状态
OFFLINE	网络Offline状态



n 错误代码

错误代码	含义
0x00000000	没有错误
0xC0000145	以太网电缆连接不良
0xC0000144	出现重复的IP 地址
0xC0000142	连接时间到
0xC0000141	解除连接
0xC0000140	其他网络异常
其他	咨询制造商



n 错误次数: 显示通信错误累计次数。



n Slave 状态



Slave 状态	含义
正常	无错误
错误	一个以上的EtherNet/IP 适配器出现通信错误



n 错误Slave个数: 显示出现通信异常的EtherNet/IP 适配器个数。
