5.2. 通信异常相关输出信号分配
5.2. 通信异常相关输出信号分配
可设置为出现EtherNet/IP通信故障时打开指定的hard wired输出信号。
(1) 选择『[F2]:系统』 → 『2: 控制参数』→ 『2: 输入/输出信号设置』→ 『4: 输出信号分配』项。
(2) 用『[F4]:上一画面』和『[F5]: 下一画面』键进行移动，在“现场总线故障”项目输入所需信号编号后点击『[F7]: 完成』键进行保存。

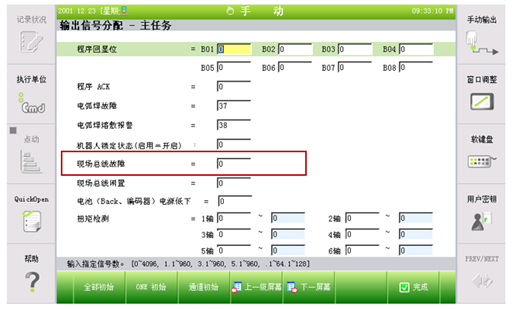

图5.1 通信错误输出信号分配
可设置为出现EtherNet/IP通信故障时打开指定的hard wired输出信号。
(1) 选择『[F2]:系统』 → 『2: 控制参数』→ 『2: 输入/输出信号设置』→ 『4: 输出信号分配』项。
(2) 用『[F4]:上一画面』和『[F5]: 下一画面』键进行移动，在“现场总线故障”项目输入所需信号编号后点击『[F7]: 完成』键进行保存。
图5.1 通信错误输出信号分配
