6.28. ROT(Rotating Output):按序输出​



标记

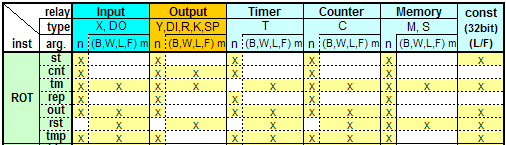

Relay组合

因数

st: 开始(start) Relay

cnt: 数量(count) Relay(或数字)

tm: 计时器(timer) Relay(1/100sec 单位)

rep: 指定反复(repeat)时间的Relay(或数字)

out: 输出(output)结果的Relay

rst: 复位(reset)输出状态的Relay

tmp: 显示数值输出方向的Relay

说明

Rung处于激活状态、 在rep 时间内、从st Relay到cnt范围内的Relay值中非为0的值反复输出到out Relay。

如果、 向rst Relay输入信号、从st Relay按cnt数充填0、 将计时器值初始化为rep值、outRelay也以 0输出。

输出错误编号的装置只有一个、且所发生的错误类型多时可方便使用此命令、 以便在指定时间内输出错误编号。

使用例

|-------(错误条件1)-------------------[MOV(21、MW51)]---|

|-------(错误条件2)-------------------[MOV(22、MW52)]---|

|-------(错误条件3)-------------------[MOV(23、MW53)]---|

|-------(错误条件4)-------------------[MOV(24、MW54)]---|

|-------(错误条件5)-------------------[MOV(25、MW55)]---|

|-------(错误条件6)-------------------[MOV(26、MW56)]---|

|---[ROT(MW51、6、T5、200、MW58、X3、MW60)]---|

|-----------------------------------------[TOD(MW58、YB3)]---|

上述Logic在错误条件1~6中发生一个以上错误、 错误编号就会保存于MW51~MW56、根据ROT命令发生的错误编号会在MW58保存2秒钟、并通过TOD命令变换为BCD值、按序显示于与YB3连接的显示装置。

如果、 信号被输入到连接于外部错误复位的X3、 保存错误编号的MW51~MW56内容就会被清除为0、 MW58和MW60也被清除为0、在显示装置显示0。
