1.5. 以太网环境的构建方法

1.5. 以太网环境的构建方法



可通过以太网上传、下载、监测Ladder文件。



(1)   如[图1.2]所示、连接Hi5控制器与集线器时、请通过1:1 cross方式的以太网UTP电缆连接PC与Hi5控制器。

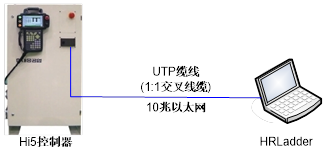

图1.2 以太网连接 (使用1:1 cross cable)



(2)   如[图 1.3]所示、Hi5控制器与集线器已被连接时、请通过straight方式的以太网UTP电缆连接PC与相应的集线器。

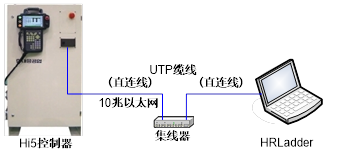

图1.3 以太网连接(使用direct cable和集线器)



(3)   关于以太网UTP电缆、如标准网线(straight cable）可方便地在市场购买、1:1 cross方式接线方法如[图 1.4]所示。



图1.4 1:1 cross电缆的接线方法
