2.2. 创建HMI PROJECT

2.2. 创建HMI PROJECT



运行XpanelDesigner。选择“文件 –打开Project”菜单即可打开已创建的Project。

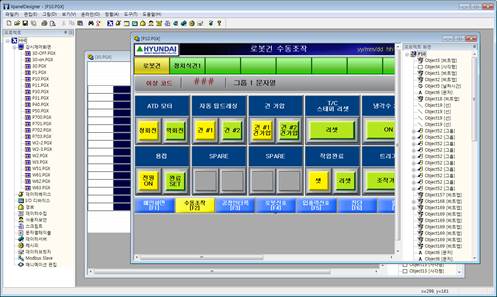

图2.3 XpanelDesigner编辑画面例示



设备地址可选择Hi5控制器的继电器、也能直接输入标签名称。创建新Project的详细方法请参考XpanelDesigner教育资料和帮助。

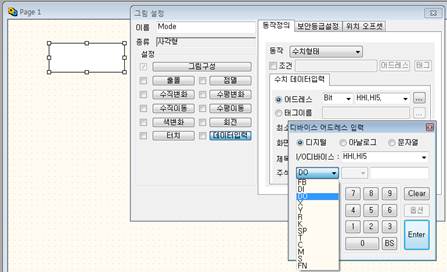

图2.4 输入设备地址



Xpanel结束功能可选择开关灯或Object来设置为命令格式。

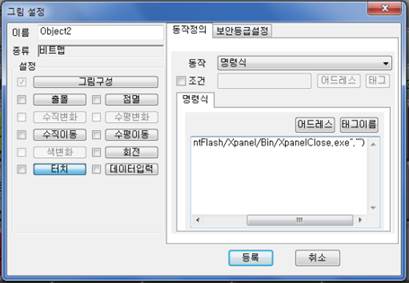

图2.5 Xpanel结束命令公式设置



命令公式: RunApp("/ResidentFlash/Xpanel/Bin/XpanelClose.exe"、"");



XpanelDesigner for Hi5大部分支持XpanelDesigner功能、但存在如下限制。



      (1)      Project种类固定为Hi5 TP(7.0)、也不能变更画面大小。

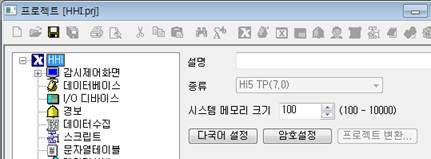

图 2.6 工具 – Project



      (2)      只有Hi5控制器才能使用连接机器、无法设置I/O设备。

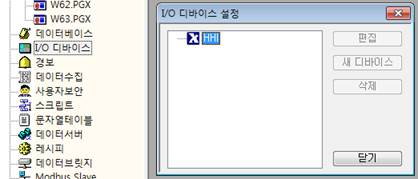

图 2.7 无法设置I/O设备
