2.4. 安装HMI功能

2.4. 安装HMI功能



(1)   把USB内存卡插入Hi5控制器的示教器。



(2)   打开『[F1]: 服务』– 『10: Applet』画面后点击『[F1]: USB』键。

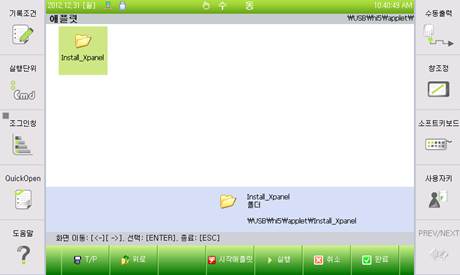

图 2.11 在小应用程序画面选择USB的结果



(3)   把光标置于Install_Xpanel文件夹后用[ENTER]键打开。





图2.12 打开Install_Xpanel文件夹



(4)   选择Hi5Install 图标后点击『[F5]: 运行』键。出现如图 2.13所示的安装对话框后点击START键。

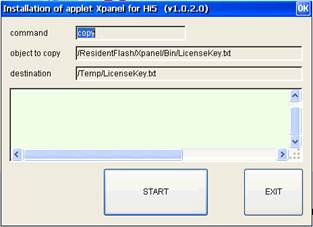

图2.13 HMI功能安装对话框



(5)   安装完毕后点击EXIT键来关闭对话框。





图2.14 安装完毕的对话框状态



(6)   点击『[F1]: T/P』键可看到新创建的Xpanel小应用程序图标。





图2.15 安装完毕的小应用程序
