3.1.1. Hi5控制器侧设定

3.1.1. Hi5控制器侧设定

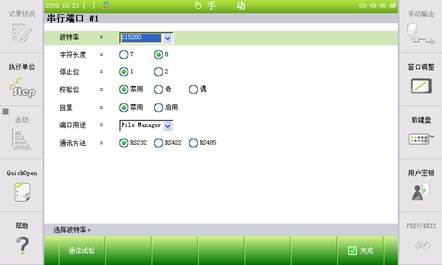

(1)   如[图3.1]所示，从Hi5控制器的示教盒进入到『[F2]: 系统』→ 『2: 控制参数』→ 『3: 串行端口』 → 『1: 串行端口#1』(或, 『2: 串行端口#2』) 画面。选择波特率  、字符长度、停止位、校验位、回送、端口用处而通讯方法的设定为如下图。



图3.1 空梯子文件



(2)   在Rung左侧的红色框为选择框而表示被选择。鼠标左侧键就可以选择Rung及命令语。“0001”的数字为 Rung编码。每追加会增加1。
