3.2. BD525 PROFIBUS主站网络设置

请按如下程序组建BD525 PROFIBUS-DP主站网络。详细内容请参考SYCON.net手册。

(1) 在SYCON.net上安装从站GSD文件

运行*Network > Import Device Description*来安装拟要连接到BD525 PROFIBUS-DP主站的从站设备的EDS文件。

(2) 重新下载Device Catalog

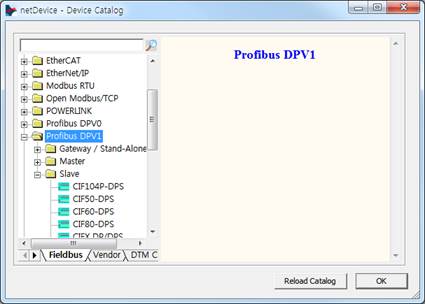

运行*Network > Devcie Catalog* 后点击*Reload Catalog**键*重新下载SYCON.net的Device Catalog以显示新注册的设备。

(3) 把主站插入到Project

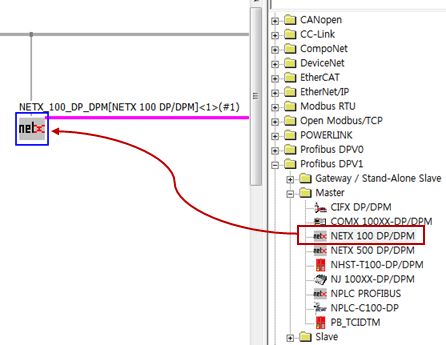

在SYCON.net的Device Catalog窗把相当于BD525 PROFIBUS-DP主站的NETX 100 DP/DPM拖放到network view的Line上。

(4) 在主站上添加从站设备

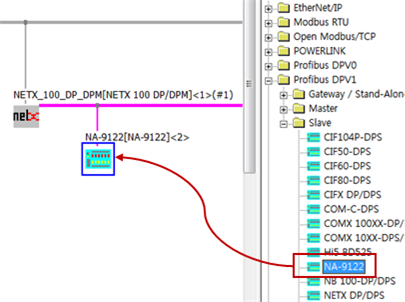

在SYCON.net的Device catalog窗口拖入拟要连接到BD525 PROFIBUS-DP主站的从站设备后、拖放从站设备来连接到network view的总线上。

(5) Sycon.net和BD525主站USB连接设置

把USB电缆连接到BD525主站用USB连接器上后、双击Sycon.net的主站图标后选择设备、进行各种主站设置。

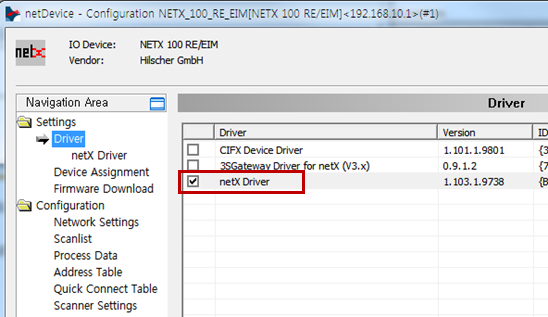

① 选择*Settings > Driver*后选择“netX Driver”后再点击“Apply”键。 (勾选“netX Driver” 后点击“Apply”键。)

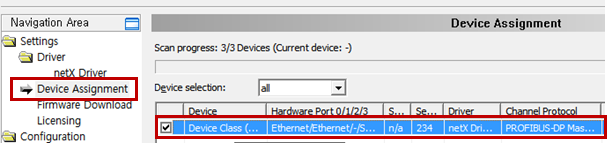

② 选择*Settings > Device Assignment*后选择扫描设备后点击“Apply”键。不显示 PROFIBUS-DP主站项目时把“Device selection”变更为“all”后点击“Scan”键。

(6) 从站设置

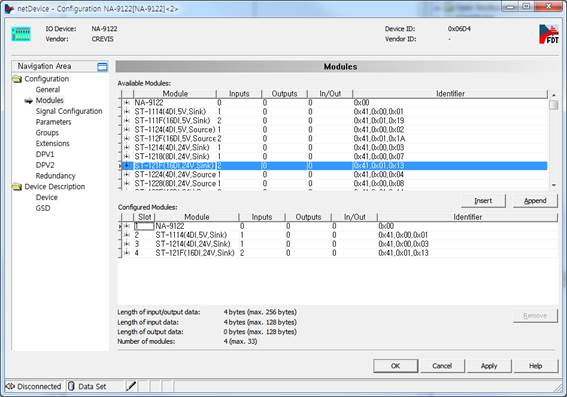

双击拟要设置的从站设备后设置General、Modules等各项目。

(7) BD525 主站设置

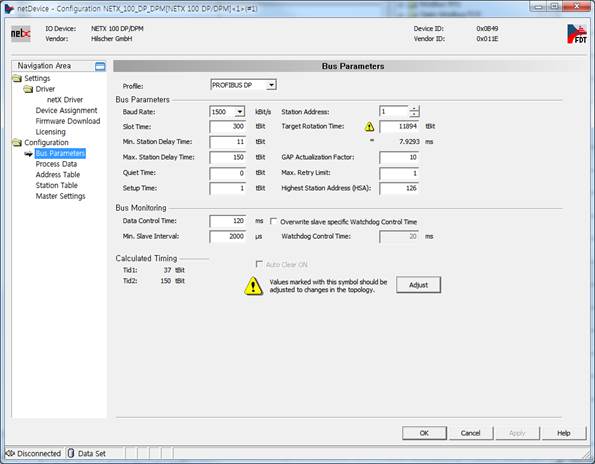

双击主站后设置Configuration各项目。

(8) 连接BD525 USB

用鼠标右键点击主站图标后选择Connect。

(9) 下载设置结果

用鼠标右键点击主站图标后选择下载菜单。

l 除了手动设置从站设备的方法以外、运行Network Scan菜单也能自动搜索连接到主站的从站设备。

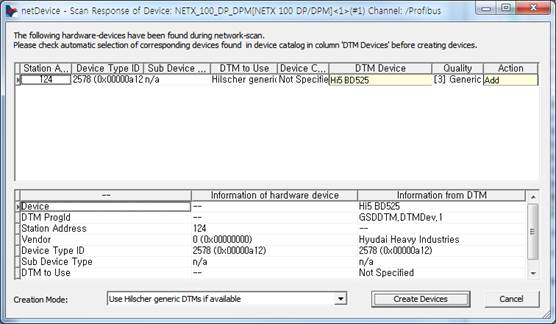

在执行Network Scan后出现的Scan Response of Device对话框进行设置后点击Create Devices键即自动添加从站设备。
