3.3. PROFINET IO-Device诊断

3.3. PROFINET IO-Device诊断



可在示教盒上确认PROFINET IO-Device的通信状态、设置状态、故障信息等诊断信息。



(1)   选择『[F2]: 系统』 → 『2: 控制参数』 → 『2: 输入/输出信号设置』 → 『14: 实时以太网设定和诊断』项目。



(2)   PROFINET IO-Device相当于3号Channel、用『[F3]:上一级屏幕』和『[F4]: 下一屏幕』键移动到3号Channel。

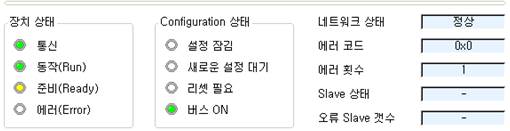

图 3.4 PROFINET IO-Device诊断画面





(3)   可确认装置的状态、设置状态、错误代码等信息。



n 装置状态



LED	含义	颜色	状态	备注
通信	通信状态	(绿色)	进行通信
		(白色)	停止通信
运行 (Run)	设置状态	(绿色)	设置正常
		(白色)	设置异常
准备 (Ready)	装置状态	(黄色)	装置正常
		(白色)	装置异常
Error	错误状态	(红色)	发生错误	参考错误代码
		(白色)	无错误





n 设置状态



LED	含义	颜色	状态	备注
设置锁定	设置锁定	(绿色)	锁定
		(白色)	解锁
等待新设置	是否等待新设置	(绿色)	等待设置
		(白色)	无设置
需要重启	需要重启装置	(绿色)	需重启
		(白色)	无需重启
Bus ON	Bus通信执行状态	(绿色)	开始通信
		(白色)	停止通信





n 网络状态



状态	含义
正常	以太网通信正常
停止	以太网通信停止
IDLE	没有通信的状态
离线	网络离线状态





n 错误代码



错误代码	含义
0x00000000	无错误
0xC0000145	以太网电缆连接不良
0xC0000144	IP地址重复
0xC0000142	连接超时
0xC0000141	解除连接
0xC0000140	其他网络异常
其他	咨询制造商





n 错误次数: 通信错误累计次数
