4.2. PROFINET IO网络构成

为构建BD525 PROFINET IO-Controller的网络需执行如下程序。具体内容请参考SYCON.net指南。

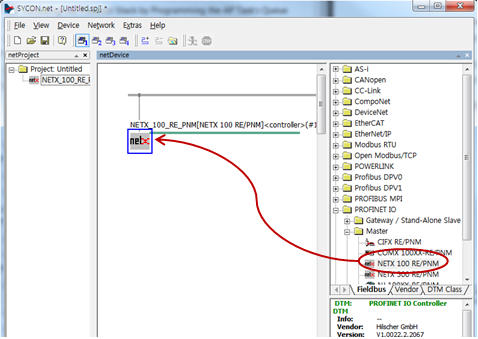

(1) 插入PROFINET IO-Controller NETX 100 RE/PNM

在SYCON.net的『Device Catalog』窗口以Drag & Drop把“NETX 100 RE/PNM”拖入到[network view]的Line上。

(2) 登录SYCON.net PROFINET IO-Device GSDML文件

运行*[Network > Import Device Description]*登录拟要连接到PROFINET IO-Controller的PROFINET IO-Device的GSDML文件以添加到SYCON.net的[Device catalog]。

(3) 重新下载Device Catalog

运行*[Network > Device Catalog]* 后点击『Reload Catalog』键重新下载SYCON.net的[Device catalog]以显示新登录的适配器。

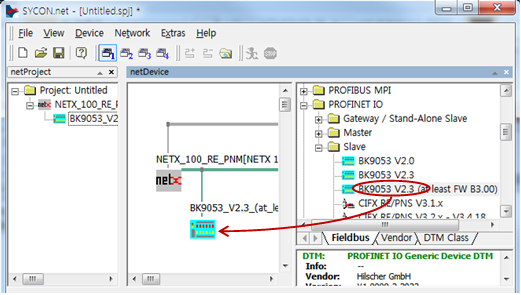

(4) 插入PROFINET IO-Device

在SYCON.net的[Device catalog]窗以Drag & Drop把要连接到BD525的PROFINET IO-Device连接到[network view]的Bus。

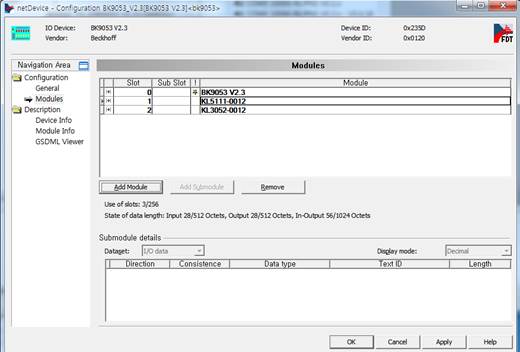

(5) PROFINET IO-Device 模块设置

双击要连接到BD525的PROFINET IO-Device模块图表以设置模块构成。点击netDevice的左侧Configuration的『Modules』项目后点击“Add Module”键来追加模块。

(6) PROFINET IO-Controller (NETX 100 RE/PNM)设置

双击NETX 100 RE/PNM图标来设置如下项目。

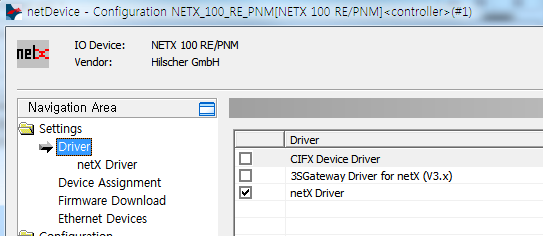

① 选择*[Settings > Driver]*来选择[netX Driver]后点击“Apply”键。(勾选[netX Driver]框后点击“Apply”键)

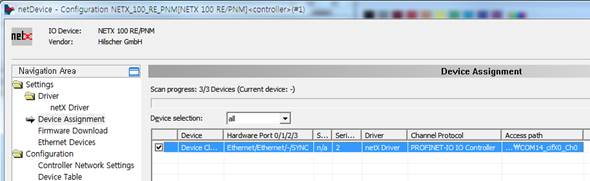

② 选择*[Settings > Device Assignment]* 来选择扫描仪后点击“Apply”键。如不出现 PROFINET IO-Controller则把[Device selection]变更为“all”后点击“Scan”键。

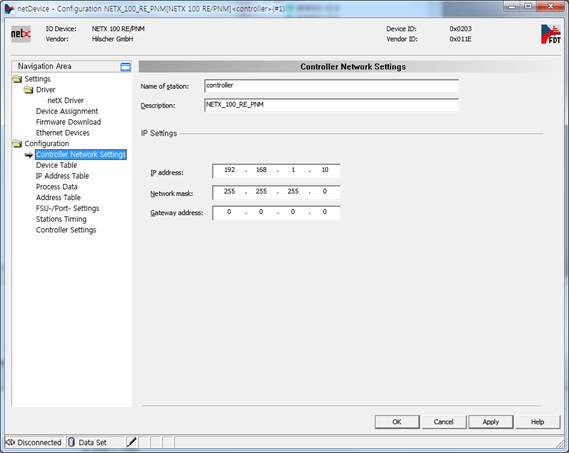

③ 选择*[Configuration > Network Settings]* 后设置PROFINET IO-Controller的IP地址等网络信息后点击“Apply” 键。

④ 选择*[Configuration > Device Table]*来设置[Name of station]后点击“Apply”键。

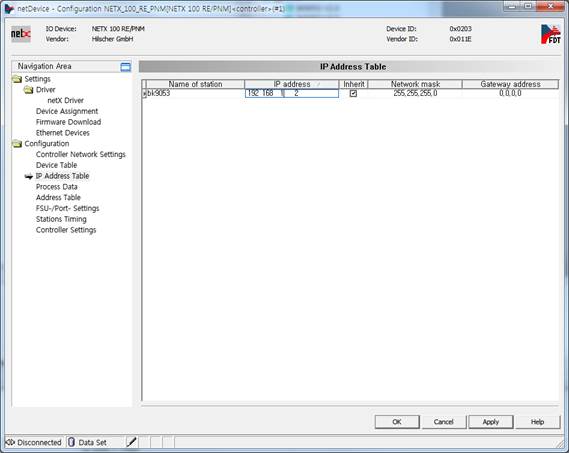

⑤ 选择*[Configuration > IP Address Table]*来设置IP后点击“Apply”键。

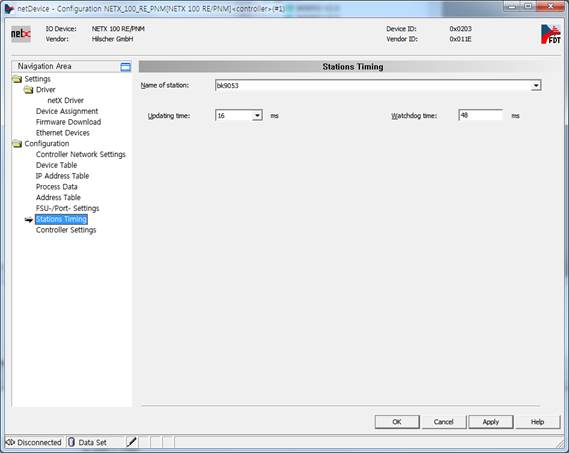

⑥ 选择*[Configuration > Station Timing]*来设置IO扫描时间后点击“Apply”键。

(7) PROFINET IO-Controller (NETX 100 RE/PNM)设置

点击*Device > Download* 菜单来下载已设置的信息。
