5.4.2.3. CAN通信用连接器 CANS1、 CANS2
5.4.2.3. CAN通信用连接器: CANS1、 CANS2

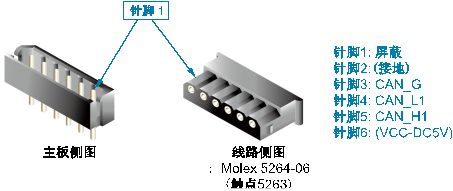

图 5.23 CC-LINK板(BD570)的CAN连接器连接方式
CAN通信用连接器为如下表所示的PIN配置、安装2个同样的连接器。这其实CAN通信的电缆结构为菊花链方式的关系。因此、连接任何连接器也运用上是没问题。
板设置在CAN通讯系统中断位置时、按照如下设置方法进行处理。
表 5-9 CC-LINK板(BD570)的CAN通讯中断处理方法
板类型 | 中断处理 装置 | 形态 | 设置方法 | 出厂时 设置 | |
中断时 | 非中断时 | ||||
BD570V10 | Jumper JP1 |
|
|
|
|
SHORT | OPEN | SHORT | |||
BD570V20 | DIP开关 DSW2 |
|
|
|
|
全部ON | 全部OFF | 全部 ON | |||
