5.4.3. 表示及设置装置
5.4.3. 表示及设置装置
为了表示CC-LINKLine的通信状态、使用各种LED。这些LED的标记内容在板上如下标记。还有、为了设置CC-LINK板的局号和通信速度、使用DIP开关、并且对其的标记也如图所示在板上标记。
图 5.24 CC-LINK板(BD570)的通信状态表示用LED及内容
图 5.25 CC-LINK板(BD570V20)的通讯状态显示用LED及内容

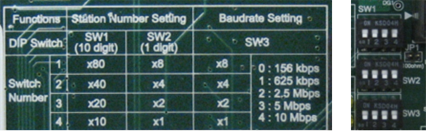

图 5.26 设置CC-LINK板(BD570)的局号及通信速度
表 5-10 CC-LINK板(BD570V20)的CC-LINK站点及通讯速度设置方法
开关名称 | 用途 | 形态 | 设置方法 | 出厂时设置 |
SW1 | 站点(10单位) |
| 设置站点 = (SWZ1设置值 x 10) + SWZ2设置值 | “0” |
SW2 | 站点(1单位) |
| “1” | |
SW3 | 通讯速度 |
| 0 : 125 kbps 1 : 625 kbps 2 : 2.5 Mbps 3 : 5.0 Mbps 4 : 10 Mbps | “4” |
图 5.27 CC-LINK板(BD570)的占有局數设置方式
表 5-11 CC-LINK板(BD570V20)的CC-LINK 站点设置方法
开关名称 | 形态 | 开关编号 | 站点设置方法 | 出厂时 设置 | |||
1 | 2 | 3 | 4 | ||||
SENYU |
| 2 (SENYU1) | OFF | OFF | ON | ON | ON |
1 (SENYU0) | OFF | ON | OFF | ON | ON | ||
