5.6.2.1. 数字输入
5.6.2.1. 数字输入
数字输入使用光耦合器、总提供为32点。按用户的便利、通过连接器和接线端子输入各16点的信号。
(1) 通过连接器输入
下面的图表表示为数字输入用连接器CNI的PIN结构。

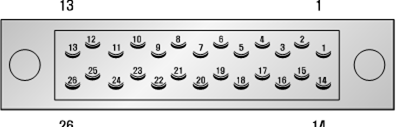

(a) 板侧(3M MDR 10226-52A2JL)

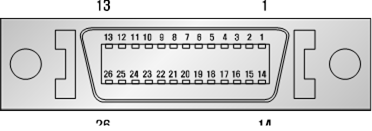

(b) 插头侧3M MDR 10126-3000VE (HOOD: 10326-52F0-008)
图5.35 LDIO板(BD58A)的数字输入用连接器CNI
表5‑12 LDIO板(BD58A)数字输入连接器CNI的PIN结构
PIN号码 | 信号名 | 功能说明 |
1 | IN11 | 数字输入11 |
2 | IN12 | 数字输入12 |
3 | IN13 | 数字输入13 |
4 | IN14 | 数字输入14 |
5 | IN15 | 数字输入15 |
6 | IN16 | 数字输入16 |
7 | IN17 | 数字输入17 |
8 | IN18 | 数字输入18 |
9 | M2 | 电源输出: DC24V GND |
10 | ||
11 | P2 | 电源输出: DC24V |
12 | ||
13 | ||
14 | IN21 | 数字输入21 |
15 | IN22 | 数字输入22 |
16 | IN23 | 数字输入23 |
17 | IN24 | 数字输入24 |
18 | IN25 | 数字输入25 |
19 | IN26 | 数字输入26 |
20 | IN27 | 数字输入27 |
21 | IN28 | 数字输入28 |
22 | M1 | 电源输出: DC24V GND |
23 | ||
24 | P1 | 电源输出: DC24V |
25 | ||
26 |
(2) 通过接线端子输入

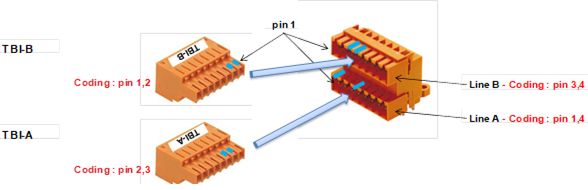

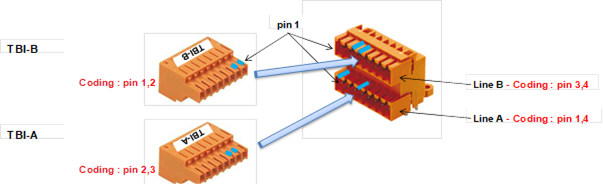

图 5.36 LDIO板(BD58A)的数字输入用接线端子TBI
表 5‑13 LDIO板(BD58A)数字输入接线端子TBI的端头结构
接线端子 名称 | 端头号码 | 信号名 | 功能说明 |
TBI - A | 1 | P2 | 电源输出: DC24V |
2 | IN31 | 数字输入31 | |
3 | IN32 | 数字输入32 | |
4 | IN33 | 数字输入33 | |
5 | IN34 | 数字输入34 | |
6 | IN35 | 数字输入35 | |
7 | IN36 | 数字输入36 | |
8 | IN37 | 数字输入37 | |
9 | IN38 | 数字输入38 | |
10 | M2 | 电源输出: DC24V GND | |
TBI - B | 1 | P2 | 电源输出: DC24V |
2 | IN41 | 数字输入41 | |
3 | IN42 | 数字输入42 | |
4 | IN43 | 数字输入43 | |
5 | IN44 | 数字输入44 | |
6 | IN45 | 数字输入45 | |
7 | IN46 | 数字输入46 | |
8 | IN47 | 数字输入47 | |
9 | IN48 | 数字输入48 | |
10 | M2 | 电源输出: DC24V GND |
各端口的输入配置如下。
l 输入 端口元件: AC输入型光耦合器
l 输入阻抗=3 ㏀
l (+)共模输入电压=24 VDC
l (-)共模输入电压=0 VDC
用户有如下图的方式连接输入信号。

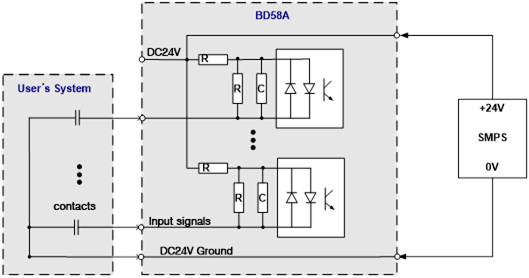

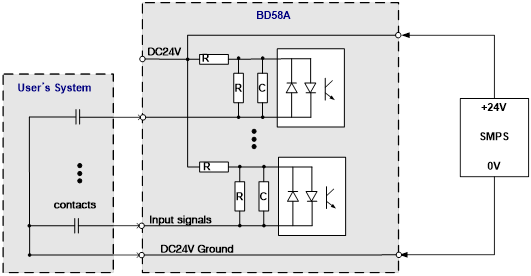

图 5.37 LDIO板(BD58A)的输入信号结线方式
