5.6.2.2. 数字输出

5.6.2.2. 数字输出



数字输出为提供给使用MOSFET的双向输出32点。按用户的便利、通过连接器和接线端子输入各16点的信号、其中8点为继电切点输出。



(1)   通过接线端子输入

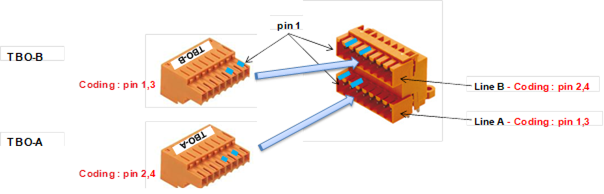

图 5.38 LDIO板(BD58A)的数字输出用接线端子TBO



表 5‑14 LDIO板(BD58A)数字输出接线端子TBO的端头结构

接线端子名称	端头号码	信号名	功能说明
TBO - A	1	P2	电源输出: DC24V
	2	OUT11	数字输出11(继电切点输出)
	3	OUT12	数字输出12(继电切点输出)
	4	OUT13	数字输出13(继电切点输出)
	5	OUT14	数字输出14(继电切点输出)
	6	OUT15	数字输出15(继电切点输出)
	7	OUT16	数字输出16(继电切点输出)
	8	OUT17	数字输出17(继电切点输出)
	9	OUT18	数字输出18(继电切点输出)
	10	M2	电源输出: DC24V GND
TBO - B	1	P2	电源输出: DC24V
	2	OUT21	数字输出21
	3	OUT22	数字输出22
	4	OUT23	数字输出23
	5	OUT24	数字输出24
	6	OUT25	数字输出25
	7	OUT26	数字输出26
	8	OUT27	数字输出27
	9	OUT28	数字输出28
	10	M2	电源输出: DC24V GND



BD58AV20以上的版本下由BD58AV10提供的8点继电器触点输出变更为N Channel FET输出方式。



表 5-15 LDIO板(BD58A)的各版本数字输出接线端子TBO端子组成

板名称	接线端子 名称	端子 编号	信号名称	功能说明
通用	TBO - A	1	P2	电源输出: DC24V
BD58AV10		2~9	OUT11~18	数字输出 11~18 (继电器触点输出)
BD58AV20 以上版本				数字输出 11~18 (N Channel FET 输出)
通用		10	M2	电源输出: DC24V GND



(2)   通过连接器输出



下面的图表所示为数字输出用连接器CNO的PIN结构。

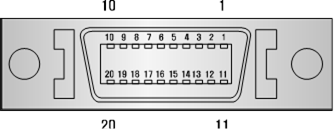

(a) 板侧(3M MDR 10220-52A2JL)

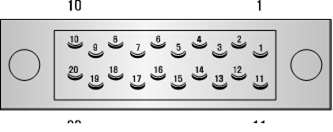

(b) 插头侧3M MDR 10120-3000VE (HOOD: 10320-52F0-008)



图5.39 LDIO板(BD58A)的CNO连接器



表5‑16 LDIO板(BD58A)数字输入连接器CNO的PIN结构

PIN号码	信号名	功能说明
1	OUT31	数字输出31
2	OUT32	数字输出32
3	OUT33	数字输出33
4	OUT34	数字输出34
5	OUT35	数字输出35
6	OUT36	数字输出36
7	OUT37	数字输出37
8	OUT38	数字输出38
9	M2	电源输出: DC24V GND
10	P2	电源输出: DC24V
11	IN41	数字输出 41
12	IN42	数字输出 42
13	IN43	数字输出 43
14	IN44	数字输出 44
15	IN45	数字输出 45
16	IN46	数字输出 46
17	IN47	数字输出 47
18	IN48	数字输出 48
19	M2	电源输出: DC24V GND
20	P2	电源输出: DC24V



使用固态继电器的输出配置如下。



l 输出元件: 固态继电器输出

l 额定输出=125 mA(连续负载电流)、24V DC



继电器触点的输出规格如下。



l 输出元件 : 继电器触点输出

l 额定输出  = 5A/24VDC, 5A/250VAC



在BD58AV20以上的版本下FET输出规格如下。



l 输出元件 : N Channel FET输出

l 额定输出 = 1A/24VDC



用户连接输出信号以如下图所示的方式。

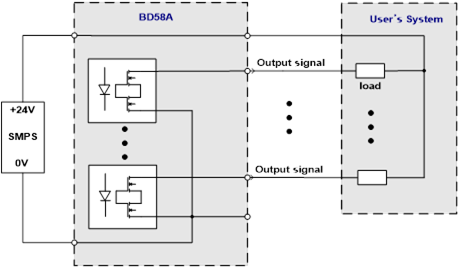

图 5.40 LDIO板(BD58A)的输出信号结线方式(固态继电器)

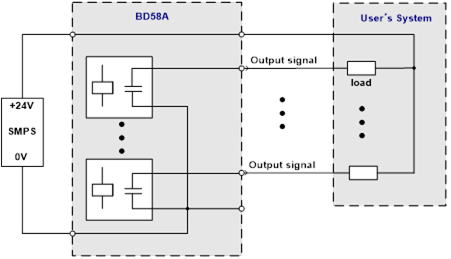

图 5.41 LDIO板(BD58A)的输出信号结线方式(继电切点)





图 5.42 LDIO板BD58AV20以上版本下FET输出信号结线方法
