5.8.2.1. 数字输入
5.8.2.1. 数字输入
下面的图表显示为数字输入用接线端子(TBI1~8)的PIN结构。各接线端子是可以连接8个输入信号在同样Common电源、而可使用其他输入用接线端子的Common电源和其他电源。

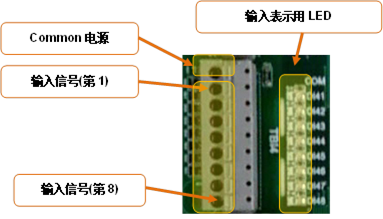

图 5.49 在扩展通用IO板(BD583)的数字输入用接线端子的PIN结构
表 5‑30 扩展通用IO板(BD583)的数字输入接线端子(TBIn*)PIN结构
PIN号码 | 信号名 | 信号说明 |
1 | COMn* | COMMON电源(DC24V或DC24V Ground) |
2 | DI n*1 | 用户通用输入信号n端口的第1输入 |
3 | DI n*2 | 用户通用输入信号n端口的第2输入 |
4 | DI n*3 | 用户通用输入信号n端口的第3输入 |
5 | DI n*4 | 用户通用输入信号n端口的第4输入 |
6 | DI n*5 | 用户通用输入信号n端口的第5输入 |
7 | DI n*6 | 用户通用输入信号n端口的第6输入 |
8 | DI n*7 | 用户通用输入信号n端口的第7输入 |
9 | DI n*8 | 用户通用输入信号n端口的第8输入 |
Note *) 接线端子的端口号码n = 1~8 (如、TBI1、TBI2、TBI3、TBI4)
各输入信号的电配置如下。
l 输入端元件: AC输入型光耦合器
l 输入阻抗: 3㏀
l Common电源: 24VDC或24VDC Ground
用户把输入信号的连接为如下图所示的方式。首先连接用户用电源+24V或Ground在通用IO板(BD583)后、按用途连接各信号在输入PIN。电源是8个输入端口为单位结构、可分别使用。

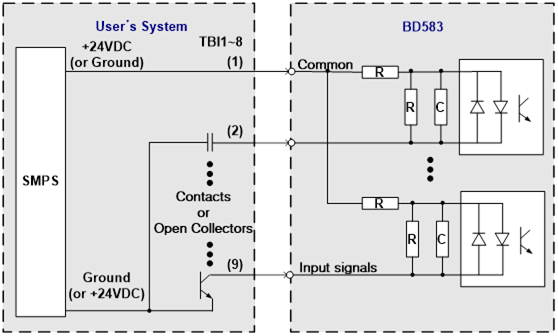

图 5.50 扩展通用IO板(BD583)的输入信号结线方式
