5.8.2.3. 电源连接器 CNP1、CNP2
5.8.2.3. 电源连接器 : CNP1、CNP2
电源连接器为驱动扩展通用IO板(BD583)的提供电源的连接器、他有DC5V电源用连接器CNP1和 DC24V电源用连接器CNP2为如下图。CNP1是板的基本动作上需要的电源、CNP2是为了驱动32点的输出用继电的电源连接。

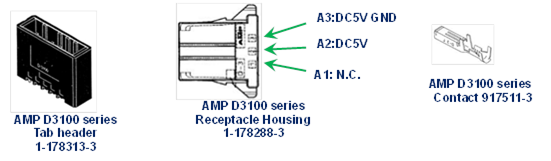

(a) CNP1 (DC5V电源)

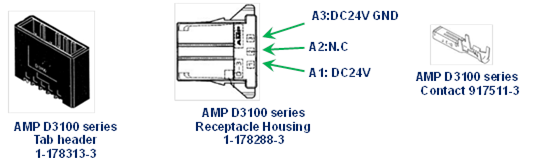

(b) CNP2 (DC24V电源)
图 5.53 扩展通用IO板(BD583)的电源连接器CNP1、CNP2
电源连接器为驱动扩展通用IO板(BD583)的提供电源的连接器、他有DC5V电源用连接器CNP1和 DC24V电源用连接器CNP2为如下图。CNP1是板的基本动作上需要的电源、CNP2是为了驱动32点的输出用继电的电源连接。
(a) CNP1 (DC5V电源)
(b) CNP2 (DC24V电源)
图 5.53 扩展通用IO板(BD583)的电源连接器CNP1、CNP2
