7.3. 电弧焊数据控制功能
7.3. 电弧焊数据控制功能
利用该功能将自动保存的电弧焊数据文件呼叫到示教盒上，可以搜索所要焊接数据并以图表显示。此外，可设定在7.4 电弧焊数据定量化功能使用的标准数据。为了使用该功能，在示教盒上存在起码一个以上的焊接数据保存文件。
为了使用此功能，像下图，将监控窗口设定为电弧焊波形监控，在手动模式按下[F5: 数据控制]，就显示电弧焊数据控制对话框。

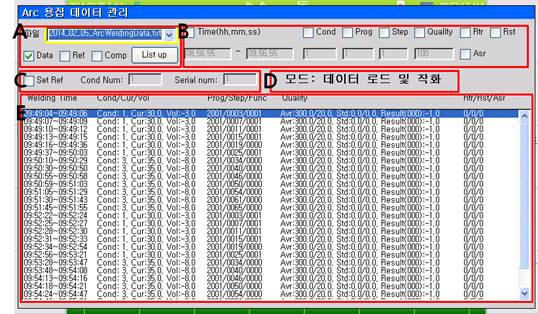

图 7.7 电弧焊数据控制功能进入画面
电弧焊数据控制对话框如下组成。A决定要呼叫的文件种类，并显示文件的目录。B是为焊接数据搜索的条件输入画面。C是保存为电弧焊定量化功能使用的标准文件的画面。D是对目前设定模式的说明。E是保存在呼叫文件的焊接数据目录。
图 7.8 电弧焊数据控制功能进入画面
