7.2. 自动电弧焊数据保存

7.2. 自动电弧焊数据保存



此功能是把电弧焊数据自动保存为文字档案的功能。在管制电弧焊履历或确认过去数据时很有用。为了激活该功能，将『[F2:系统]』→『4: 应用参数』→『2: 电弧焊』→『18: 在电弧焊中保存焊接数据』设定为“使用”。



自动保存的数据除了电弧焊机发送的电流/电压以外还包括焊接开始/结束时间、条件等附加信息和平均、偏差、定量化结果等统计数据。从ARCON指令到熄灭Arc的焊接视为1次，每次按照下图样式保存数据。保存的统计数据都属于一次焊接的值。保存数据种类如下图。

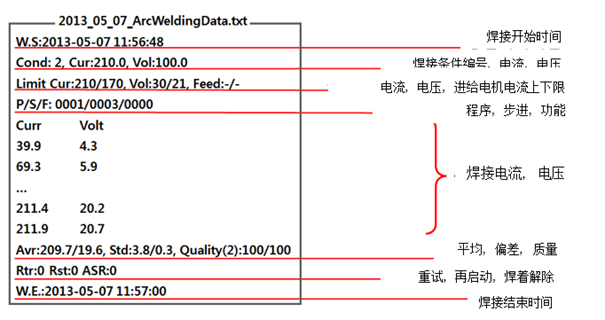

图 7.5 被保存的电弧焊数据





保存文件每日一个以文字档案形式保存在示教盒的特定文件夹里（ResidentFlash*bin*ArcWeldingData）。文件名称为yyyy_mm_dd.ArcWeldingData.txt。由于变更有关文件名称，不能使用本公司提供的焊接数据确认程序，请维持使用文件的基本名称。



因为示教盒的保存容量有限，如果示教盒剩下容量不充分时，从旧的文件自动删除。旧文件自动被删除。因此为了长时间保存电弧焊履历，要定期接受数据并保存。





因为被保存的焊接数据以文字文件保存，保存后寻找所要的焊接数据，并一看就了解不容易。为了减少不便，本公司提供两种容易找到所要焊接数据并了解的方法。



1.     电脑用电弧焊数据确认程序

2.     电弧焊数据控制功能（示教盒用, 参考 7.3 电弧焊数据控制功能)



电脑用电弧焊数据确认程序让用户用Excel将文件备份到电脑或笔记本电脑后方便地确认数据。在此程序上选择所要的焊接文件，输入焊接时间、焊接条件、 程序、步进等条件可以检索到所要的焊接。而且搜索的焊接以图表显示，让用户容易了解到其内容。此外，还提供将过去数据比较显示的功能。

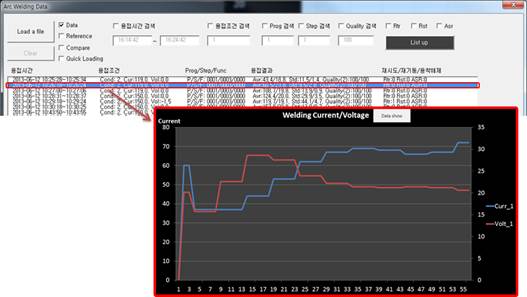

图 7.6 电脑用电弧焊数据确认程序





若要使用此程序，请联系本公司。电脑用电弧焊数据确认程序的使用方法请参考指南的最后附录。
