8.3.4. 以LVS为基础的焊接条件可变功能

8.3.4. 以LVS为基础的焊接条件可变功能



该功能是根据用LVS测定的间隙宽度变更焊接电流、电压等的功能。用LVS根据在焊接线追踪中测定的间隙，使焊接条件最优化。在作业物出现热变形，焊接线的间隙不均匀时，根据间隙改变焊接条件，能够确保稳定的焊接质量。

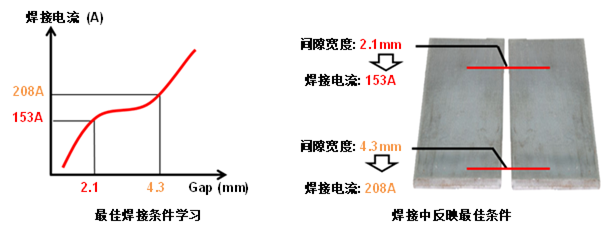

图 8.18 以LVS为基础的焊接条件可变功能





为了确保最佳的焊接条件，利用已设定的条件，为此提供用户界面。

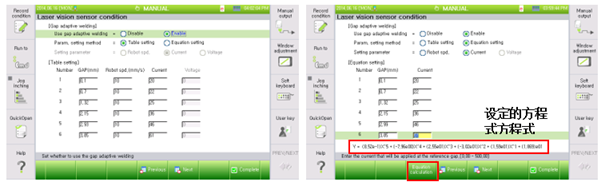

图 8.19 为设定最佳条件的用户界面（左: 数据表设定方式、右: 方程式设定方式)



为了在LVS基础焊接条件可变功能中设定可变条件，要预先确保条件。预先确保条件是指在适用该功能的环境中，预先寻找对间隙合适的焊接条件。根据间隙实际进行焊接后确保预先条件，并在所提供的用户界面输入。为设定该功能，提供数据表设定方式和方程式设定方式。数据表设定方式输入起码2至6个预先条件，对输入的条件之间进行直线插补，变更为符合间隙的焊接条件。方程式设定方法也输入2至6个预先条件，并对其输入条件之间进行曲线插补，变更给符合间隙的焊接条件。

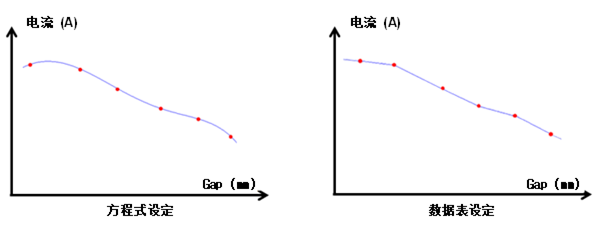

图 8.20 根据设定方法不同的条件
