2.3. 制动器检查数据监控

2.3. 制动器检查数据监控



(1)   可以确认制动器检查执行状态和各轴角度变化量的最大值的监控功能。



(2)   选择『[F1]:服务』 → 『1:监控』 → 『17:系统故障诊断数据』 → 『1: 制动器检查数据』。



图 2.5 制动器检查数据监控



(3)   制动器监控的信息如下。

-   现在: 执行测试的轴的轴角度变化量

-   最大: 测试中轴角度变化量的最大值

-   基准: 判断Hold/Release测试后是否存在异常的基准值

-   力矩应用比率: 对比测试中使用的力矩的额定摩擦力矩的比率



(4)   正在执行制动器检查的情况，如下所示，正在执行中的轴变成蓝色，测试项目变成黄色。



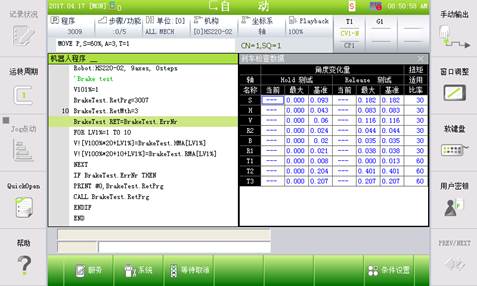

图 2.6 制动器检查执行模样



(5)   在处于基准值设定模式的情况下，监控上端部和相应轴名称黄色闪烁。

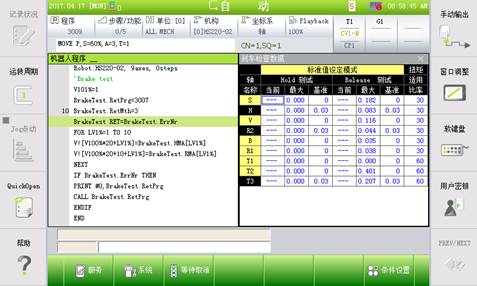

图 2.7 处于基准值设定模式的情况的监控画面
