4.2. 内置DeviceNet Slave信息和设置

如要使用内置DeviceNet Slave(Slave) 功能，需进行通信速度、CAN端口等参数设置，请按如下程序实施。

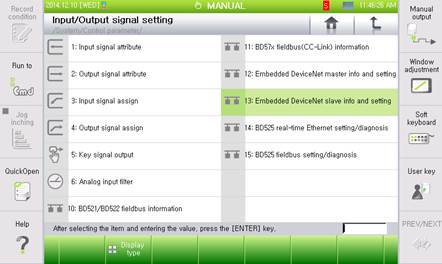

(1) 选择『[F2]: 系统』 → 『2: 控制参数』 → 『2: 输入/输出信号设置』 → 『13: 内部DeviceNet Slave信息和设置』项。

图 4.9 内置 DeviceNet Slave信息和设置菜单

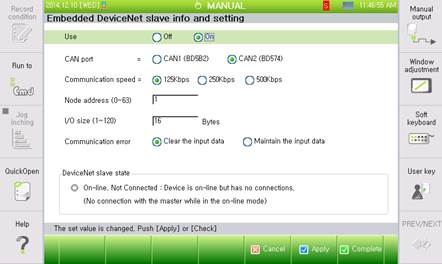

(2) 选择下面的项目后把是否使用置于On位置后点击『[F6]: 应用』键即开启DeviceNet Slave功能。

n 使用与否: 选择是否启用内置DeviceNet Slave 功能。

∙ On: 激活内置DeviceNet Slave功能

∙ Off: 关闭内置DeviceNet Slave功能

n CAN 端口: 设定内置 DeviceNet Slave功能所使用的CAN端口。

∙ CAN1(BD5B2): BD5B2板上连接DeviceNet

∙ CAN2(BD574): BD574板上连接DeviceNet

n 通信速度:

设置DeviceNet的通信速度。内置 DeviceNet Slave可使用的通信速度为125Kbps、250Kbps、500Kbps。

n 节点地址:

设置内置DeviceNet Slave的MAC ID(节点地址)。节点地址的可设置范围在0~63。

n 输入输出数据大小:

设置内置DeviceNet Slave的输入输出数据大小。输入输出数据大小的可设置范围在1~120。

n 通信故障处理:

发生DeviceNet通信故障时、对输入数据(FB5.X 客体)的处理选项。

∙ 清除输入数据: 出现通信异常时FB5.X客体清为零。

∙ 保持输入数据: 出现通信异常时FB5.X客体保持原来的值。

n DeviceNet Slave 状态: 显示内置DeviceNet Slave的网络状态。

使用BD570x CC-Link功能时不能使用内置DeviceNet Slave功能。
