6.1.内置DevcieNet Master连接节点状态

6.1.内置DevcieNet Master连接节点状态



可以确认连接到内置DeviceNet Master上的Slave节点的通信状态。

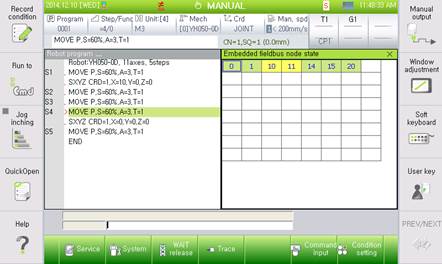

(1)    选择『[F1]: 服务』 → 『1: 监测』 → 『15: 内置现场总线节点状态』项目。







图 6.1 DeviceNet诊断

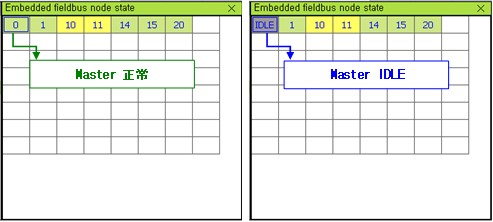

(2)    内置DeviceNet Master的节点号(MAC ID)是0。



选择内置DeviceNet Master后点击[Enter]键即进入内置DeviceNet Master 设置画面。



内置现场总线的节点状态正常时显示为绿色，但因内置PLC停止而停止DeviceNet Master时显示为IDLE。







图 6.2 DeviceNet Master状态



(3)    内置DeviceNet Master上连接的Slave的通信状态信息显示在各Slave节点号上。



绿色、 黄色表示通信正常的节点，红色是发生错误的节点。

（绿色是CREVIS公司的Slave产品，其他产品用黄色显示）

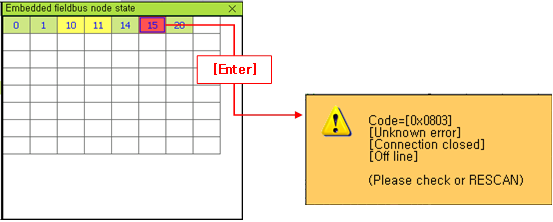

选择发生错误的节点后点击 [Enter]键即显示相应的错误信息。





图 6.3 Slave状态信息

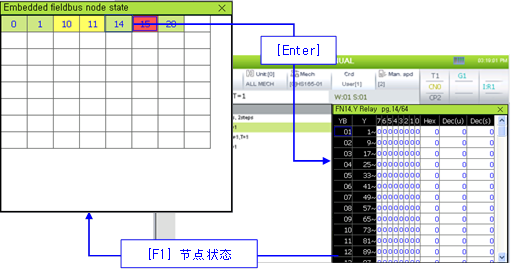

(4)    选择Slave节点号后点击[Enter]键即可切换到相应节点的IO监测画面。



相反，在IO 监测画面点击『[F1]: 节点状态』可切换到节点状态诊断画面。





图 6.4 IO 监测画面切换
